Industriel 5-akset CNC sammensat geringssav

22,5°--135° kabinetramme i aluminium Egenskaber og fordele

1. 5-akset CNC Intelligent Kontrolsystem

• Udstyret med industriel CNC-controller ogbørsteløse servomotorerfor alle 5 akser, hvilket sikrer jævne, præcise og gentagelige bevægelser.
• 15 tommer touchskærmmed brugervenlig grænseflade: Programmer vinkler, længder og skæretilstande på få minutter; understøtter USB/LAN-dataoverførsel.
• Indbyggetautomatisk kompensationfor længde- og vinkelfejl, eliminering af manuelle justeringer og reduktion af materialespild.

2. Uovertruffen vinkel alsidighed (22,5°--135°)

• Vandret rotation: 22,5° (udad) til 135° (indad) for ubegrænsede geringsvinkelkombinationer.
• Lodret tilt: 45°--90° til skråsnit, hvilket muliggør kompleks 2D sammensat vinkelskæring i én arbejdsgang.
• Perfekt tilaluminiumskabsrammehjørner, dørkarmgeringer og tilpassede arkitektoniske profiler.

3. Højeffektiv skæring med dobbelt hoved

• To uafhængige skærehoveder (fast venstre, motoriseret højre) medsynkron eller individuel drift.
• Max skærelængde:6000 mm; håndterer store aluminiumsprofiler til skabsrammer og gardinvægge.
• Op-takt skærecyklusmed radial fremføring: Kombinerer drejning og lineære bevægelser for maksimal skærekapacitet.

Nøglefunktioner

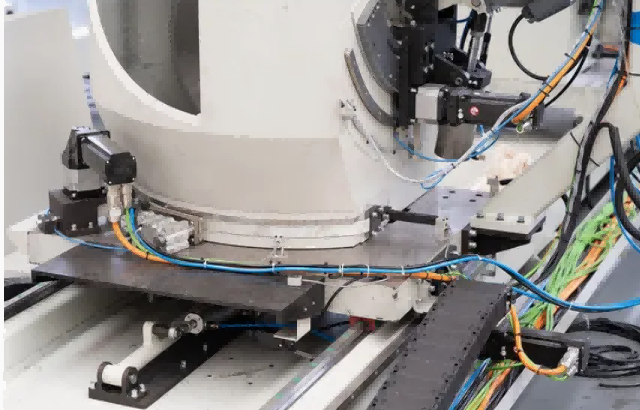

Fuldstændig kontrol over savhovedets rotation, hældning og profilpositionering eliminerer manuelle justeringer, hvilket sikrer ensartet præcision på tværs af komplekse vinkler.

Uovertruffen skærenøjagtighed

Opnår ±0,1 mm positionsnøjagtighed og leverer perfekte gerings-, skrå- og sammensatte snit til avancerede arkitektoniske projekter.

Intelligent CNC-interface

Et brugercentreret touchscreen-kontrolsystem forenkler programmering, gemmer skæremønstre og reducerer operatørens træningstid.

Overlegen overfladefinish

Højhastigheds knive med hårdmetalspids kombineret med vibrationsdæmpende konstruktion giver rene, gratfrie snit, der ikke kræver sekundær bearbejdning.

Robust pneumatisk fastspænding

Multi-point fastspænding sikrer profilerne fast under skæring, minimerer vibrationer og maksimerer sikkerheden.

Kraftig industribygning

En forstærket stålramme og anti-korrosionsbelægning sikrer langsigtet stabilitet, selv i højvolumen produktionsmiljøer.

Optimeret til effektivitet

Automatiserede arbejdsgange og hurtige skærecyklusser øger den daglige produktion markant, samtidig med at materialespild reduceres.



22,5°--135° Aluminium kabinetramme

5-akset CNC sammensat geringssav 22,5°--135° Aluminium kabinetramme Tekniske parametre

• ☆ Strømforsyningsspænding: 380V±10% 50Hz±2% trefaset fireledersystem
• ☆ savmotoreffekt: 3kW 2800rpm
• ☆ Arbejdstryk: 0,6~0,8MPa
• ☆ Savklingespecifikationer: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Savklingevinkel: 45°~90° vilkårlig vinkel
• ☆ Bordrotationsvinkel: 45 ° ~ 135 ° vilkårlig vinkel
• ☆ Skæresektionsområde: 200 mm × 200 mm (skærevinkel ved 90°, bredde × højde, se snitområdet)
• ☆ Skærelængde: 700mm~5000mm (90°)
• ☆ Bladets fremføringshastighed: 0~3m/min
• ☆ Skæreoverfladeruhed: ≤ Ra12,5μm

FAQ

5-akset CNC servostyring

Fuldautomatisk kontrol af savhovedets rotation, vipning og profilpositionering sikrer præcis sammensat vinkelskæring uden manuel justering.

Skæreydelse med høj præcision

Leverer ±0,1 mm nøjagtighed med rene, gratfrie snit, ideel til avanceret aluminium- og UPVC-profilfremstilling.

Sammensat gerings- og skråskæring

Understøtter komplekse vinkelkombinationer, herunder gerings-, skrå- og sammensatte snit, til gardinvægge og arkitektoniske profiler.

Pneumatisk profilspændesystem

Multi-point fastspænding sikrer stabil og sikker fastholdelse under skæring, minimerer vibrationer og forbedrer sikkerheden.

Maskinstruktur i industriel kvalitet

Kraftig stålramme med anti-korrosionsbelægning giver langtidsstabilitet og holdbarhed i krævende værkstedsmiljøer.

Brugervenlig CNC-grænseflade

Intuitiv touchscreen-kontrol med forudindstillede skæreprogrammer forenkler betjeningen og reducerer træningstiden.

Højhastighedsskæreeffektivitet

Optimeret spindel- og servosystem muliggør hurtige skærecyklusser, hvilket øger den daglige produktion for vindues- og dørproducenter.

Sikkerhedsbeskyttelsessystem

Udstyret med sikkerhedsafskærmninger, nødstop og automatisk fejlalarm for at sikre operatørens sikkerhed
