800 mm CNC Curtain Wall End fræsemaskine

Shandong Lebulang Precision Machinery Co., Ltd., der opererer under mærket Lebulang Machine, har fremstillet aluminiumsbehandlingsudstyr på sin fabrik i Jinan, Kina siden 1996. Denne 3-aksede servo CNC endefræser behandler gardinvægge og -facadeprofiler af aluminium, dør- og vinduesrammer og arkitektoniske ekstruderinger. Den har en 800 mm X-aksevandring, automatisk spindelrotation fra 0° til 90°, en kraftig støbejernsbase og multi-profil fastspænding til batchproduktion. Et SYNTEC industrielt CNC-system med et brugervenligt HMI understøtter USB CAD-import og forudindlæste profilbiblioteker til hurtig opsætning.

• 800 mm X-aksevandring:De800 mm CNC Curtain Wall End fræsemaskinegiver 800 mm arbejdslængde langs X-aksen og rummer store gardinvægge og facadeprofiler i en enkelt opsætning.
• 3-akset CNC servostyring:X-, Y- og Z-akserne drives af servomotorer koblet til præcisionskugleskruer. Positioneringsnøjagtigheden er specificeret til ±0,02 mm, hvilket understøtter konsistente tap- og rilledimensioner på tværs af produktionsbatcher.
• Kraftig støbejernsbund:Maskinsengen er støbejern, designet til at dæmpe vibrationer og bevare stabiliteten under højhastighedsfræsning. Dette bidrager til glatte, gratfrie endeflader og længere værktøjslevetid.
• Automatisk 0° til 90° spindelrotation:Fræsespindelen kan rotere fra 0° (vandret) til 90° (lodret) under programstyring. Vandrette og lodrette profilender kan bearbejdes i én fastspænding uden manuel genpositionering af emnet eller værktøjet.
• Multi-profil fastspænding:Spændebeslaget kan fastgøre 3 til 5 profiler samtidigt, hvilket muliggør batchbehandling af identiske endefræseoperationer i en enkelt cyklus.
• SYNTEC industrielt CNC-system:Kontrolenheden inkluderer et farve-HMI, USB-port til CAD-filimport og forudindlæste profilbiblioteker med fælles tapp- og notgeometrier. Operatører vælger programmet, indlæser profilerne og starter cyklussen uden at skrive G-kode.

800 mm CNC Curtain Wall End fræsemaskine

Hvordan det virker

De800 mm CNC Curtain Wall End fræsemaskinefungerer med operatøren, der læser op til fem aluminiumsprofiler ind i den pneumatiske spændebeslag. Efter at have valgt bearbejdningsprogrammet fra SYNTEC-controlleren - enten fra det forudindlæste bibliotek eller en CAD-importeret fil - starter cyklussen. De servodrevne X-, Y- og Z-akser placerer fræseren i den første profilende. Spindlen kan rotere automatisk mellem 0° og 90° for at bearbejde både vandrette og lodrette overflader uden at løsne emnerne. En Φ350 mm hårdmetalfræser, der kører ved 2800 omdr./min., fjerner materiale for at danne tapper, indhak og riller. Den maksimale tapdybde er 100 mm, og det maksimale profiltværsnit er 330 mm bredt og 180 mm højt. Efter at have afsluttet den programmerede sekvens i den ene ende, flytter akserne til det næste emne. Når alle profiler i partiet er færdige, frigøres klemmerne, og operatøren fjerner de bearbejdede dele.

Nøglekomponenter

• Maskinseng i støbejern:Giver et stift, vibrationsdæmpende fundament for de lineære styreskinner og bevægelige akser. Massen af ​​støbegodset hjælper med at opretholde skærestabiliteten under tunge fræsegange.
• Servomotorer og kugleskruer (X/Y/Z):AC servodrev med præcisionsslebne kugleskruer leverer ±0,02 mm positioneringsnøjagtighed på tværs af 800 mm X-aksevandring, 330 mm breddekapacitet og 180 mm højdekapacitet.

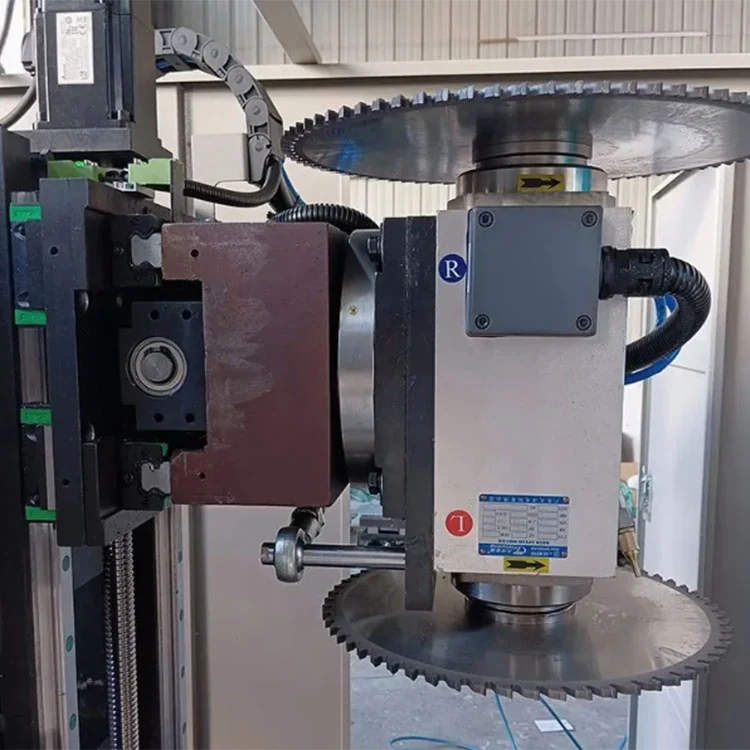

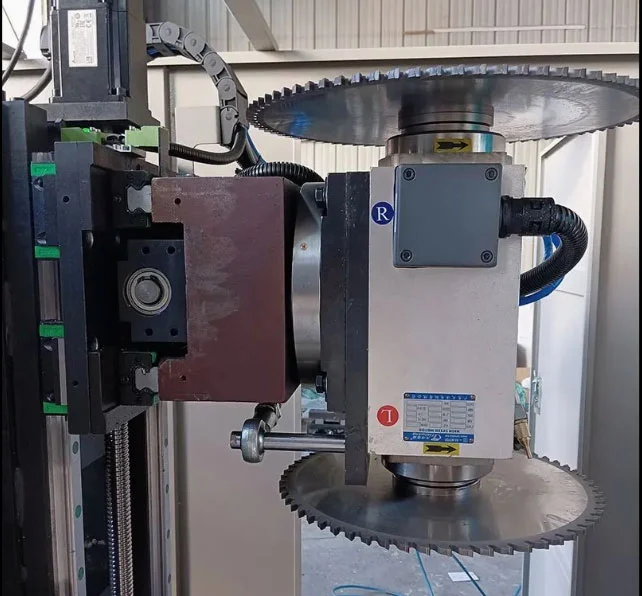

• Roterende spindelsamling:En 3 kW motor driver Φ350 mm fræseren ved 2800 rpm. Spindelhuset roterer fra 0° til 90° under servostyring for automatisk skift mellem vandret og lodret endefræsning.

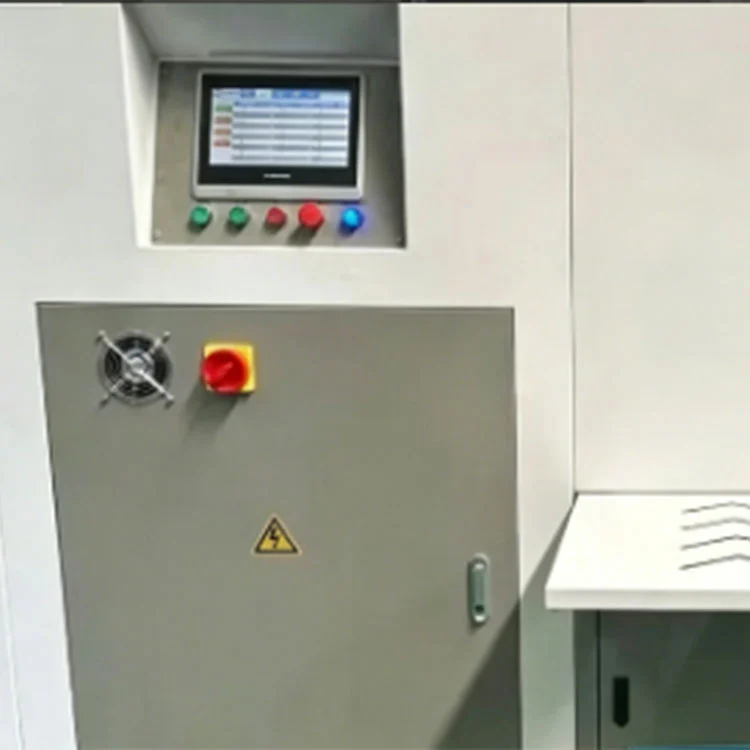

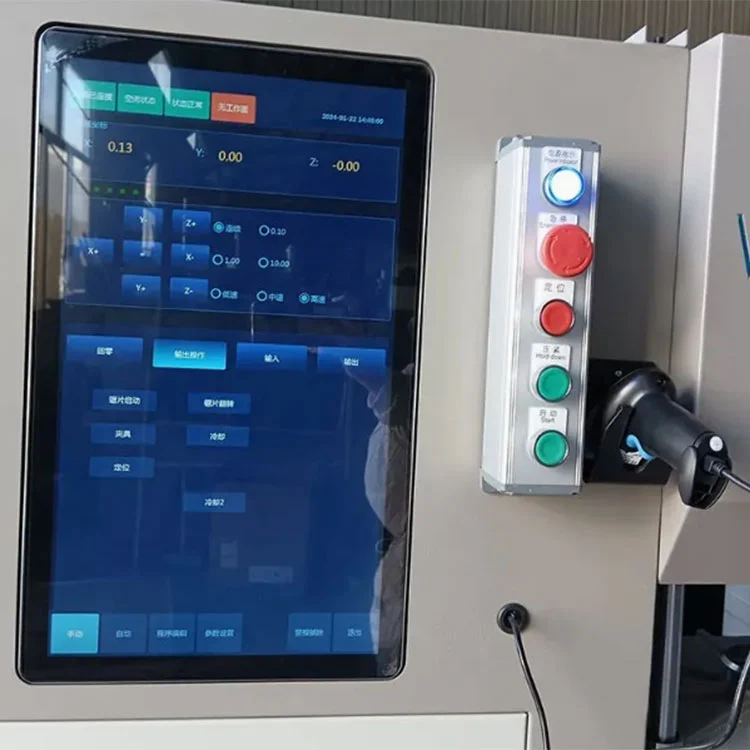

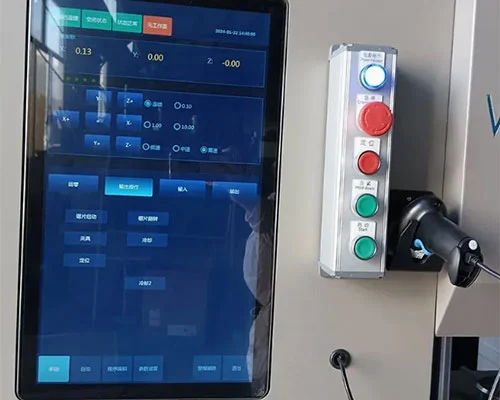

• SYNTEC CNC controller:Industriel CNC-system med en farveberøringsskærm HMI. Gemmer profilbiblioteker, importerer CAD-tegninger via USB og styrer aksebevægelser, spindelrotation og fastspændingssekvenser.

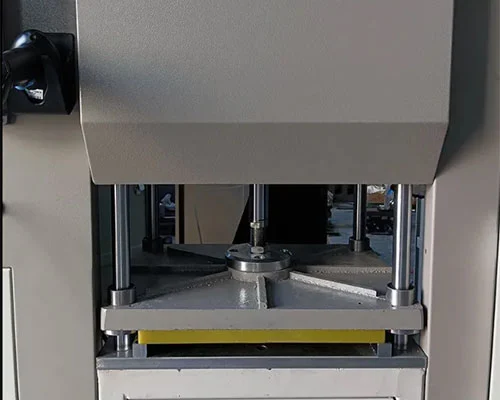

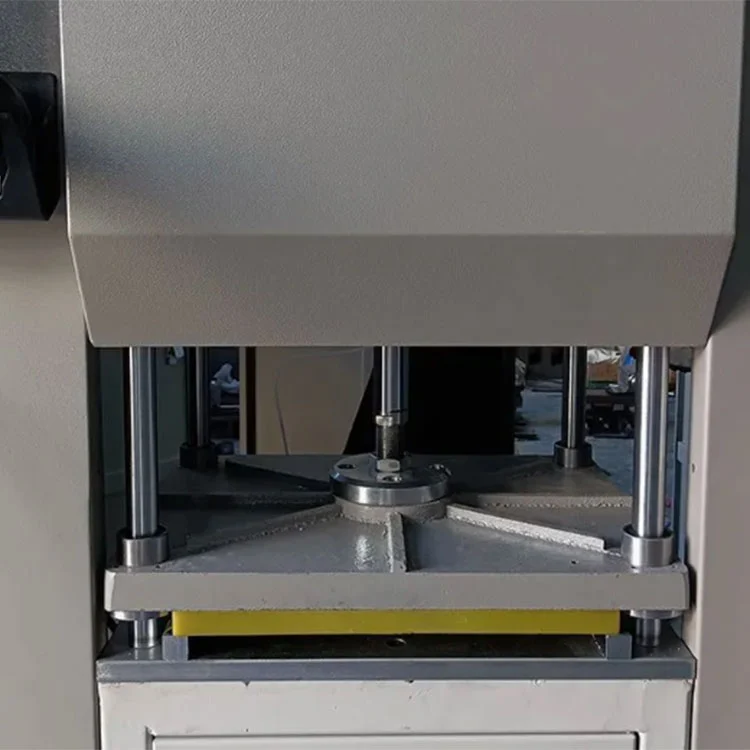

• Pneumatisk multi-profil klemme:Holder 3 til 5 profiler samtidigt. Spændekraften reguleres af lufttryksforsyningen indstillet til mellem 0,5 og 0,8 MPa. Kæbeindsatser kan ændres til forskellige profiltværsnit.
• Sikkerhedsskab:Afskærmninger dækker fræsezonen under drift. Et nødstopkredsløb stopper alle akser og spindelrotation, når det aktiveres.

Ansøgninger

De800 mm CNC Curtain Wall End fræsemaskinebruges til:

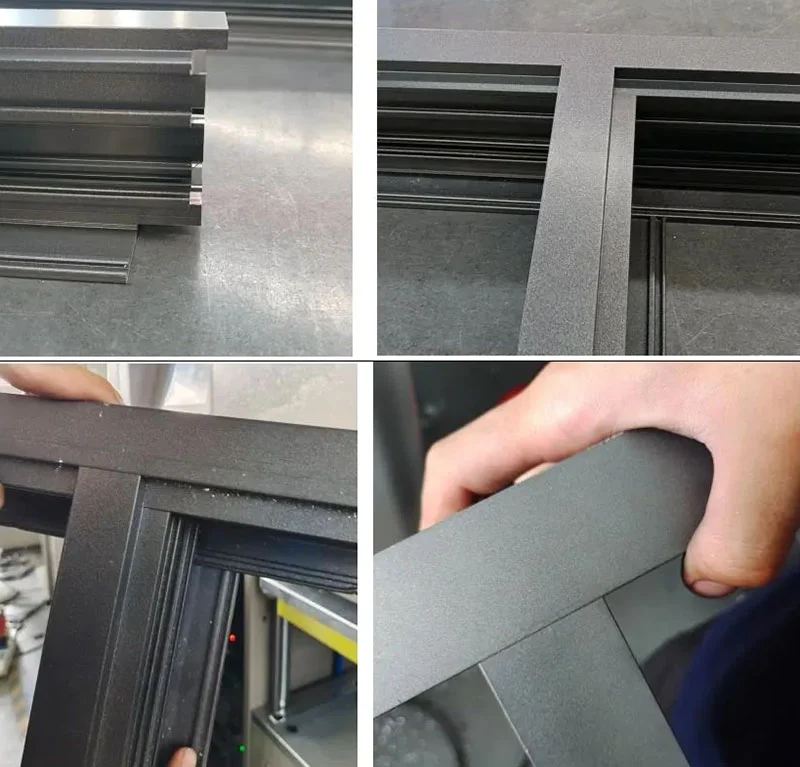

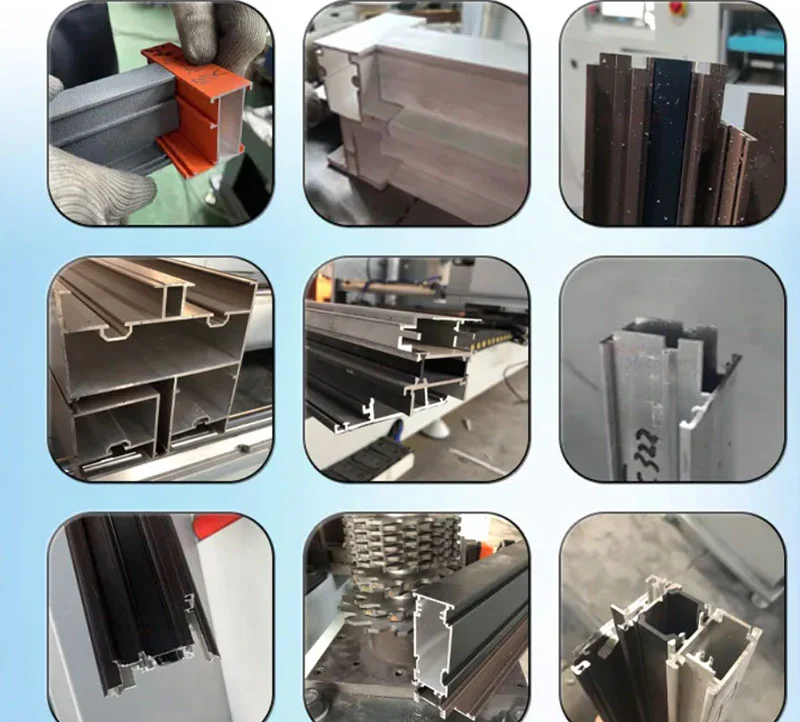

• Aluminium gardinvæg og facadeprofil endefræsning.
• Bearbejdning af dør- og vinduesrammestolper og agterspejlstang.
• Arkitektonisk aluminiumsprofilskæring og rilleskæring.

Emballage & forsendelse

1. Fuld film indpakning af maskinen for at beskytte mod fugt.
2. Antikollisionskantpolstring i alle hjørner og udragende dele.
3. Røgfri krydsfinerkasse og palle med stålbånd for sikker transport.

Producent & garanti

• Etableret producent:Shandong Lebulang Precision Machinery Co., Ltd. har produceret aluminium- og PVC-bearbejdningsudstyr på sit anlæg i Jinan, Kina siden 1996.800 mm CNC Curtain Wall End fræsemaskineleveres fabriksdirekte med CE- og ISO 9001-certificering.
• Garanti og support:Et års garanti dækker hovedstrukturen mod fabrikationsfejl. Teknisk fjernsupport, betjeningsvideoer og en engelsk manual leveres uden ekstra omkostninger.
• Reservedele:Almindelig udskiftede varer såsom fræsere, klemmekæber og tætninger er på lager og kan sendes med almindelige fragtforsendelser.
• Tilpasning:OEM- og ODM-konfigurationer accepteres. Spænding, X-aksevandring og spindelspecifikationer kan skræddersyes til kundens krav.

FAQ

Q1: Hvilke profiler kan denne maskine behandle?

A: Den er designet til gardinvægsprofiler af aluminium, facadeprofiler og dør- og vinduesrammesektioner. Det maksimale bearbejdningstværsnit er 330 mm bredt og 180 mm højt, med en tapdybde på op til 100 mm.

Q2: Hvordan fungerer den automatiske spindelrotation?

A: Spindlen roterer fra 0° (vandret) til 90° (lodret) under servostyring. Dette gør det muligt for maskinen at fræse både vandrette og lodrette profilender i én fastspænding, uden at operatøren behøver at flytte emnet eller skifte værktøj manuelt.

Q3: Hvor mange profiler kan bearbejdes på én gang?

A: Den pneumatiske spændefikstur kan holde 3 til 5 profiler samtidigt, afhængigt af profilens tværsnit. Alle fastspændte profiler bearbejdes i samme cyklus.

Q4: Er programmering svært?

A: SYNTEC-controlleren inkluderer forudindlæste profilbiblioteker med fælles tap- og notgeometrier. CAD-filer kan også importeres via USB. Operatører vælger programmet fra berøringsskærmen og starter cyklussen. En engelsk manual og betjeningsvideo leveres.

Q5: Kan strømforsyningen tilpasses til forskellige lande?

A: Ja. Standardkonfigurationen bruger 380V/50Hz trefaset strøm. Andre spændinger og frekvenser kan specificeres på ordretidspunktet for at matche lokale elektriske standarder.
