5-akset CNC sammensat geringssav
Vores LBL-mærke 5-akset CNC Compound Geringssav er udviklet specifikt til højvolumen, præcisionsskæring af aluminiumsskabsrammer, vinduesprofiler, dørrammer og arkitektoniske gardinvægsystemer. Med et kraftfuldt 5-akset CNC-system og et bredt 22,5°-135° rotationsområde, håndterer denne maskine enhver sammensat vinkelskæring med uovertruffen hastighed, nøjagtighed og konsistens – ideel til moderne aluminiumsfabrikationsværksteder. Vores fabrik er beliggende i Jinan.
Fremstillet af Lebulang Machine, en specialiseret Kina-baseret producent med tæt på 30 års fabrikserfaring i vindues- og dørbearbejdningsmaskiner, er denne 5-aksede CNC-sammensatte geringssav designet til at skære aluminiumsprofiler, der bruges i skabsrammer, gardinvægsfacader og arkitektoniske ekstruderinger. Maskinen dækker vandrette geringsvinkler fra 22,5° udad til 135° indad og lodrette skråvinkler fra 45° til 90°, hvilket tillader sammensatte vinkelskæringer i en enkelt operation.

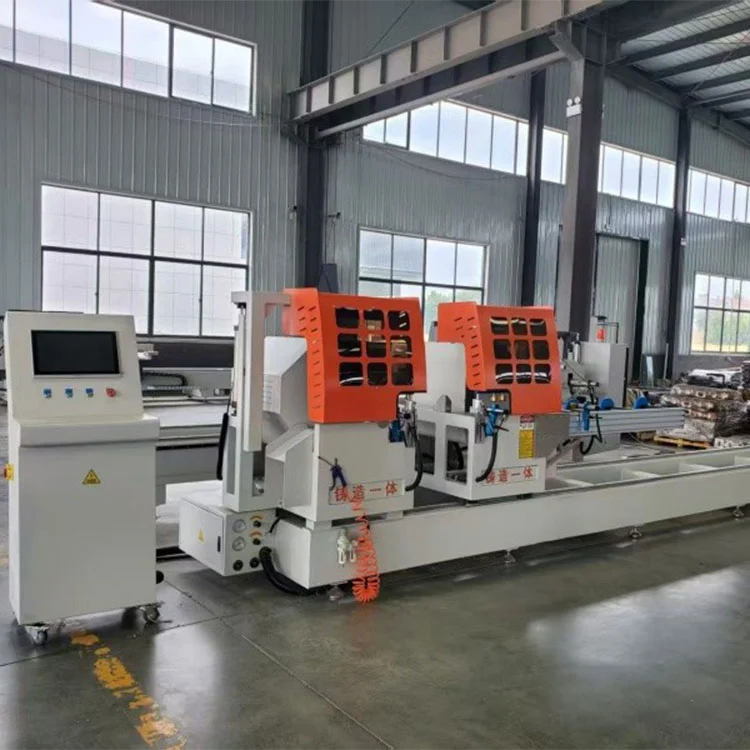

Saven er bygget med to uafhængige skærehoveder - et fast venstre hoved og et motoriseret højre hoved - der håndterer profillængder op til 6000 mm. En radial fremføringsmekanisme med opadgående slag kombinerer drejning og lineær bevægelse for at maksimere skærekapaciteten. Skæresektionen når 200 mm × 200 mm ved 90°, drevet af en 3 kW savmotor, der driver en Ø600 mm klinge.
Styringen styres gennem et industrielt CNC-system med børsteløse servomotorer på tværs af alle 5 akser. En 15-tommer brugervenlig berøringsskærm understøtter USB- og LAN-dataoverførsel til programmering af vinkel, længde og skæretilstand. Systemet omfatter automatisk kompensation for længde- og vinkelafvigelse, hvilket reducerer manuelle justeringer og materialespild.
Standardkonfigurationen kører på 380V trefaset strøm med et arbejdstryk på 0,6–0,8 MPa. Valgfrit tilbehør omfatter en etiketprinter, støvopsamler, udvidet materialestøttestativ op til 8000 mm og et automatisk indføringssystem til større volumenproduktion.
Maskinen er CE- og ISO-certificeret. OEM og tilpassede specifikationer understøttes. Lebulang Machine leverer dette udstyr direkte fra fabrikken, med vægt på let vedligeholdelse og fjerninstallationsvejledning uden ekstra omkostninger.
22,5°--135° kabinetramme i aluminium Egenskaber og fordele
1. 5-akset CNC Intelligent Kontrolsystem
- Udstyret med industriel CNC-controller ogbørsteløse servomotorerfor alle 5 akser, hvilket sikrer jævne, præcise og gentagelige bevægelser.
- 15 tommer touchskærmmed brugervenlig grænseflade: Programmer vinkler, længder og skæretilstande på få minutter; understøtter USB/LAN-dataoverførsel.
- Indbyggetautomatisk kompensationfor længde- og vinkelfejl, eliminering af manuelle justeringer og reduktion af materialespild.
2. Uovertruffen vinkel alsidighed (22,5°--135°)
- Vandret rotation: 22,5° (udad) til 135° (indad) for ubegrænsede geringsvinkelkombinationer.
- Lodret hældning: 45°--90° til skråsnit, hvilket muliggør kompleks 2D sammensat vinkelskæring i én arbejdsgang.
- Perfekt tilaluminiumskabsrammehjørner, dørkarmgeringer og tilpassede arkitektoniske profiler.
3. Højeffektiv skæring med dobbelt hoved
- To uafhængige skærehoveder (fast venstre, motoriseret højre) medsynkron eller individuel drift.
- Max skærelængde:6000 mm; håndterer store aluminiumsprofiler til skabsrammer og gardinvægge.
- Op-takt skærecyklusmed radial fremføring: Kombinerer drejning og lineære bevægelser for maksimal skærekapacitet.
22,5°--135° Aluminium kabinetramme
| Model NR. | LBL2H-5CNC-600*6000 |
| Automatisk karakter | Automatisk |
| CNC eller ej | CNC |
| Spænding | 380V |
| Dobbelthovedet skæresav CNC | Aluminium vindue og dør |
| Anvendelsesindustrien | Curtain Wall Facade Fremstilling Industri |
| CNC-aksenummer | 5 |
| Savsklingens fremføringsretning | Fra undersiden |
| Savklingediameter | 600 mm |
| Aluminium Råmateriale Længde Maksimal | 5000 mm |
| Servo system | Schneider |
| Transportpakke | Standard eksportpakke |
| Specifikation | Dobbelthovedet skæresav CNC |
| Varemærke | Tianchen |
| Oprindelse | Jinan, Shandong, Kina |
| HS kode | 84614090 |
22,5°--135° Aluminium kabinetramme Valgfrit tilbehør
- Etiketprinter til profilsporing.
- Højeffektiv støvopsamler.
- Udvidet materialestøttestativ (op til 8000 mm).
- Automatisk fodringssystem til masseproduktion.
5-akset CNC sammensat geringssav 22,5°--135° Aluminium kabinetramme Tekniske parametre
- ☆ Strømforsyningsspænding: 380V±10% 50Hz±2% trefaset fireledersystem
- ☆ savmotoreffekt: 3kW 2800rpm
- ☆ Arbejdstryk: 0,6~0,8MPa
- ☆ Savklingespecifikationer: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Savklingevinkel: 45°~90° vilkårlig vinkel
- ☆ Bordrotationsvinkel: 45 ° ~ 135 ° vilkårlig vinkel
- ☆ Skæresektionsområde: 200 mm × 200 mm (skærevinkel ved 90°, bredde × højde, se snitområdet)
- ☆ Skærelængde: 700mm~5000mm (90°)
- ☆ Bladets fremføringshastighed: 0~3m/min
- ☆ Skæreoverfladeruhed: ≤ Ra12,5μm
FAQ
Q: Er Lebulang en producent eller handelsvirksomhed?
A: Vi er producent og sælger på samme tid. LBL-mærket er en PROFESSIONEL vinduesmaskinevirksomhed i Kina.
Q: Lebulang er hovedprodukter?
A: Aluminium vinduesmaskiner: CNC skærecenter, dobbelt geringssav, endefræser, CNC fræsemaskine, aluminiumsstansemaskine, endefræser, kopifræser og hjørnestiksav osv. Trævinduemaskiner: træsav, trævinduesrammemaskine, lodret og vandret boremaskine, svalehalemaskine, træplanlægger og tapfremstillingsmaskine osv.
