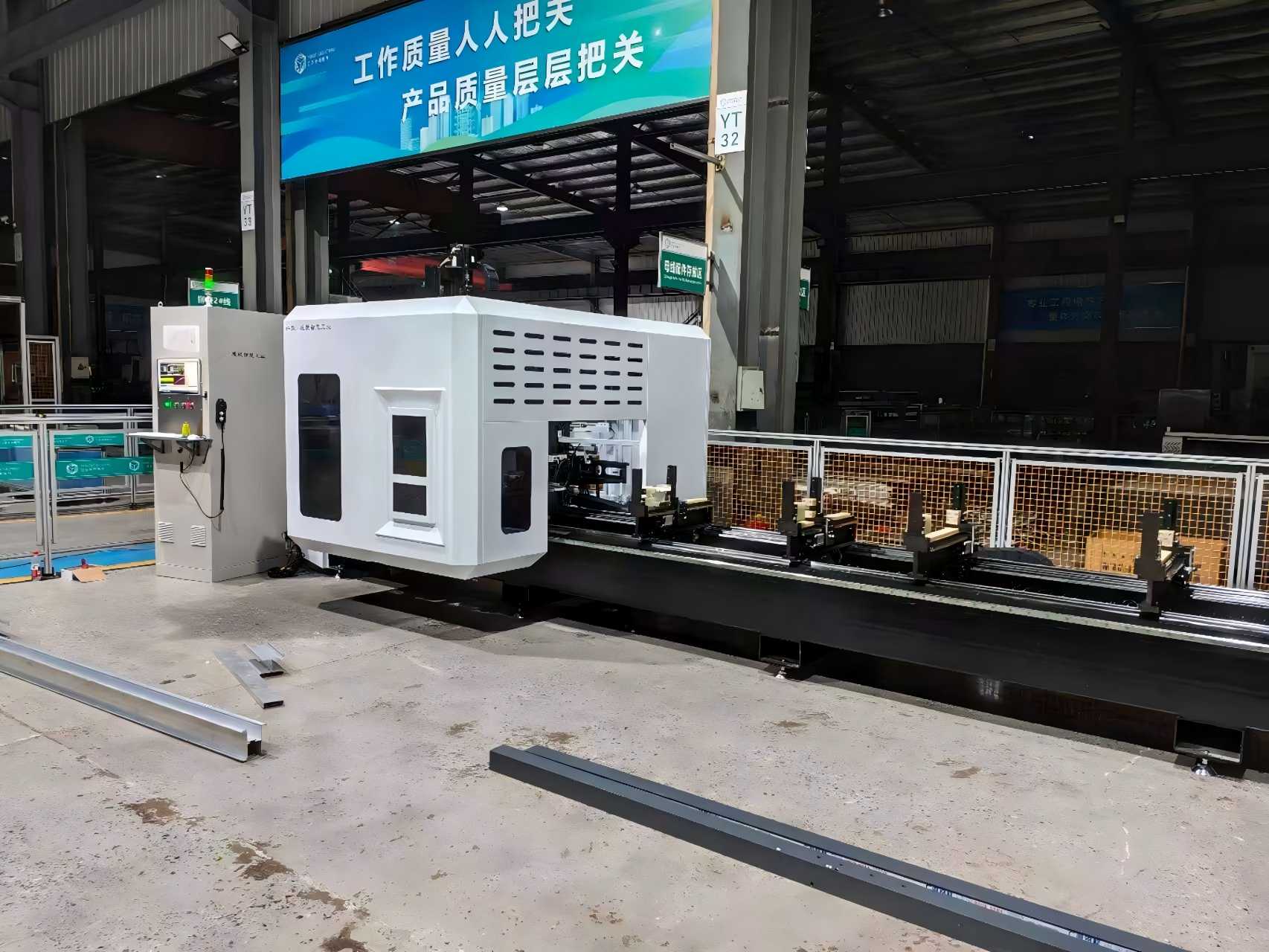

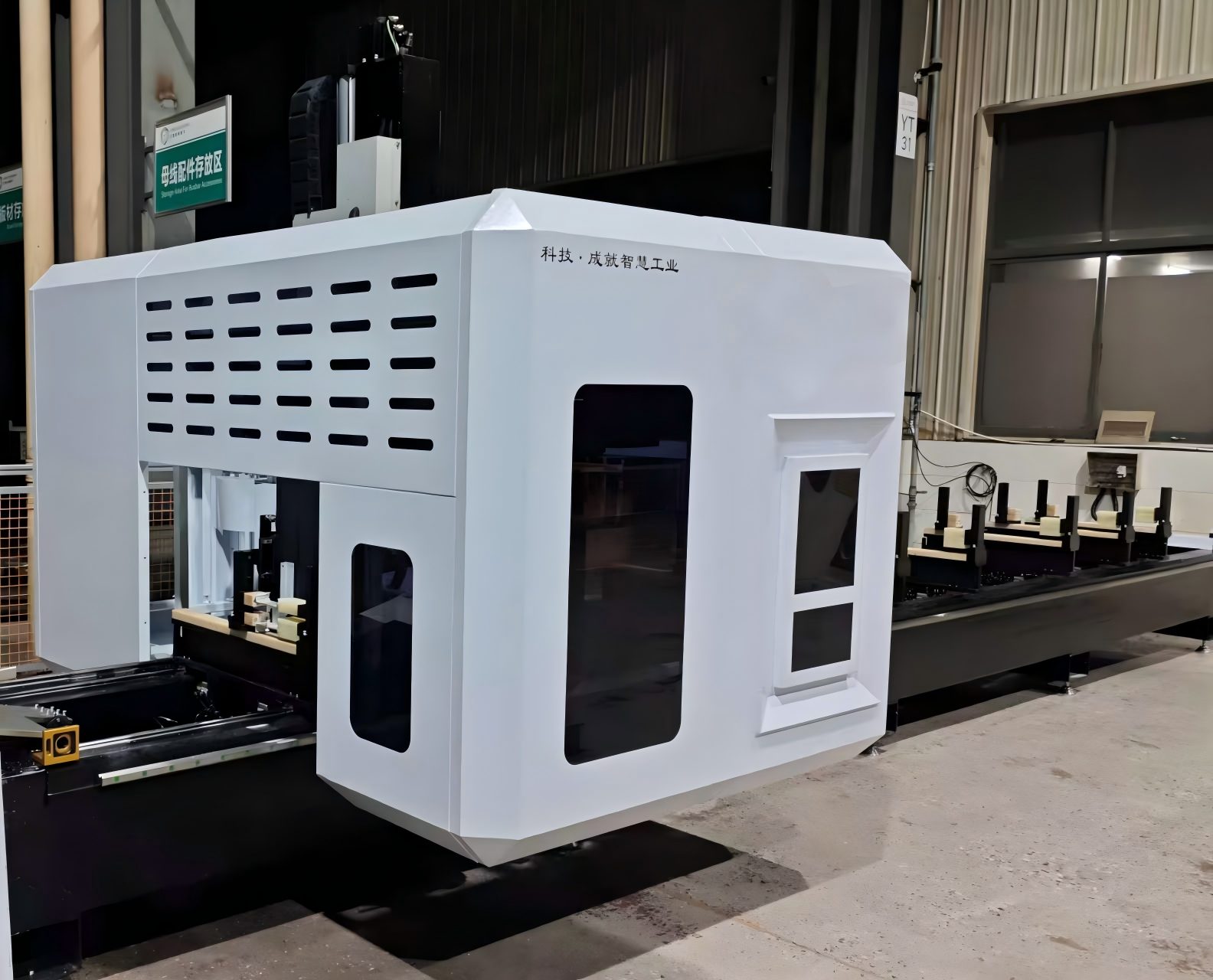

Højhastigheds 5-akset portalbearbejdningscenter til fremstilling af gardinvægge

Vores 5-aksede portalbearbejdningscenter med høj stivhed er specialbygget til den arkitektoniske væg- og facadeindustri. Den udmærker sig ved bearbejdning af aluminiumsprofiler i stort format, forenede gardinvægpaneler og komplekse geometrier med ±0,05 mm positioneringsnøjagtighed. Designet til højhastighedsfræsning, boring, anboring og skæring, forbedrer den fabrikationseffektiviteten betydeligt, mens den sikrer overlegen overfladekvalitet. CE-certificeret med omfattende eftersalgssupport.

Nøglefunktioner

• 5-akset samtidig bearbejdning – Ideel til komplekse facadegeometrier og 3D-konturer.

  Kraftig portalstruktur - Høj stivhed og fremragende vibrationsdæmpning for langsigtet nøjagtighed.

  Storformat bearbejdningsområde – Understøtter overdimensionerede gardinvægpaneler, stolper og agterspejle.

  High-Speed ​​Spindel – Optimeret til aluminium- og stålprofilbearbejdning.

  Automatisk værktøjsskifter (ATC) – Reducerer nedetid og forbedrer produktiviteten.

  Brugervenligt CNC-system – Kompatibel med almindelig CAD/CAM-software.

  Tilpasset konfiguration – OEM/ODM-løsninger tilgængelige for globale entreprenører.




Tekniske specifikationer

Hvordan det virker

CAD / CAM input

Gardinvægpanelet eller aluminiumsprofilen modelleres først i CAD (LogiKal, SchüCal, SolidWorks osv.).

CAM-software konverterer 3D-modellen til værktøjsbaner og G-kode, inklusive skærevinkler, tilspændingshastigheder, spindelhastighed og værktøjsskiftsekvens.

2. Spænd emnet fast

Lange gardinvægsprofiler af aluminium/stål eller store facadeplader fastgøres på maskinsengen ved hjælp af CNC-styrede bevægelige klemmer.

Klemmerne autopositionerer for at undgå kollisioner og holder delen uden deformation.

3. Portalstrukturen bevæger sig i X/Y

Maskinen bruger en bro-type portal:

X-akse = portalen bevæger sig langs profilens/panelets længde

Y-akse = bearbejdningshoved bevæger sig på tværs af bredden

Z-akse = spindel bevæger sig op/ned

Dette giver et stort, åbent arbejdsområde til overdimensionerede gardinvægsdele.

4. To roterende akser vipper spindlen

Ud over X/Y/Z har maskinen:

A-akse = vip omkring X

C-akse = drej rundt om Z

(eller B/C afhængig af hoveddesign)

Så spindlen kan skære sammensatte geringer, vinklede drænhuller, 3D-facadekonturer og sidetræk uden at løsne delen.

5. 5-akset samtidig skæring

CNC-controlleren driver lineære + roterende akser sammen.

Værktøjet forbliver i den bedste vinkel i forhold til overfladen → glattere finish, mindre snask, ingen genmontering.

Typiske operationer i én opsætning:

Slutfræsning

Boring / tapning

Rilning

Geringsskæring

Savklingeskæring

3D konturfræsning til komplekse facader

6. Automatisk værktøjsskift

Værktøj opbevares i et magasin (bor, pindfræsere, haner, savklinger).

ATC'en bytter automatisk værktøj under programmet, så én gardinvægsprofil kan bearbejdes fuldt ud uden operatørens indgriben.

7. Igangværende kontrol og output

Prober/encodere kontrollerer position og værktøjstilstand.

CNC'en kompenserer for afvigelser i realtid.

Resultat: en færdig gardinvægstolpe, agterspejl eller facadepanel med nøjagtige huller, riller og komplekse vinkler - klar til montering.

Hovedanvendelsesomfang

Typiske anvendelser for5-akset portalbearbejdningscenter til gardinvægomfatte:

1. Højhuse forenede gardinvægsrammer af aluminium
2. Skjult-ramme og ekstruderede glasfacadeekstruderinger
3. Gardinvægshjørnesamlinger og specialformede facadeprofiler
4. Solrum, ovenlys samt store vindues- og dørprofiler i aluminium
5. Punktstøttede glasgardinvæg-støttebeslag i aluminium
6. Industriel aluminiumsfacade og dekorative stålvægprofiler
7. Luftfarts-letvægtsaluminiumsprofiler (kompatible på tværs af industri)

Egnede råmaterialer: 6063 aluminiumslegering, hule ekstruderinger, massivt aluminium, tyndvægget stål, PVC-arkitektoniske profiler.

Applikationsscenarier

Unitized Curtain Wall Production

Arkitektoniske facadeplader

Aluminium stolper og agterspejl

Kompleks gardinvæggeometri

Rillebearbejdning af glasgardinvæg

Stål gardinvæg strukturelle rammer
