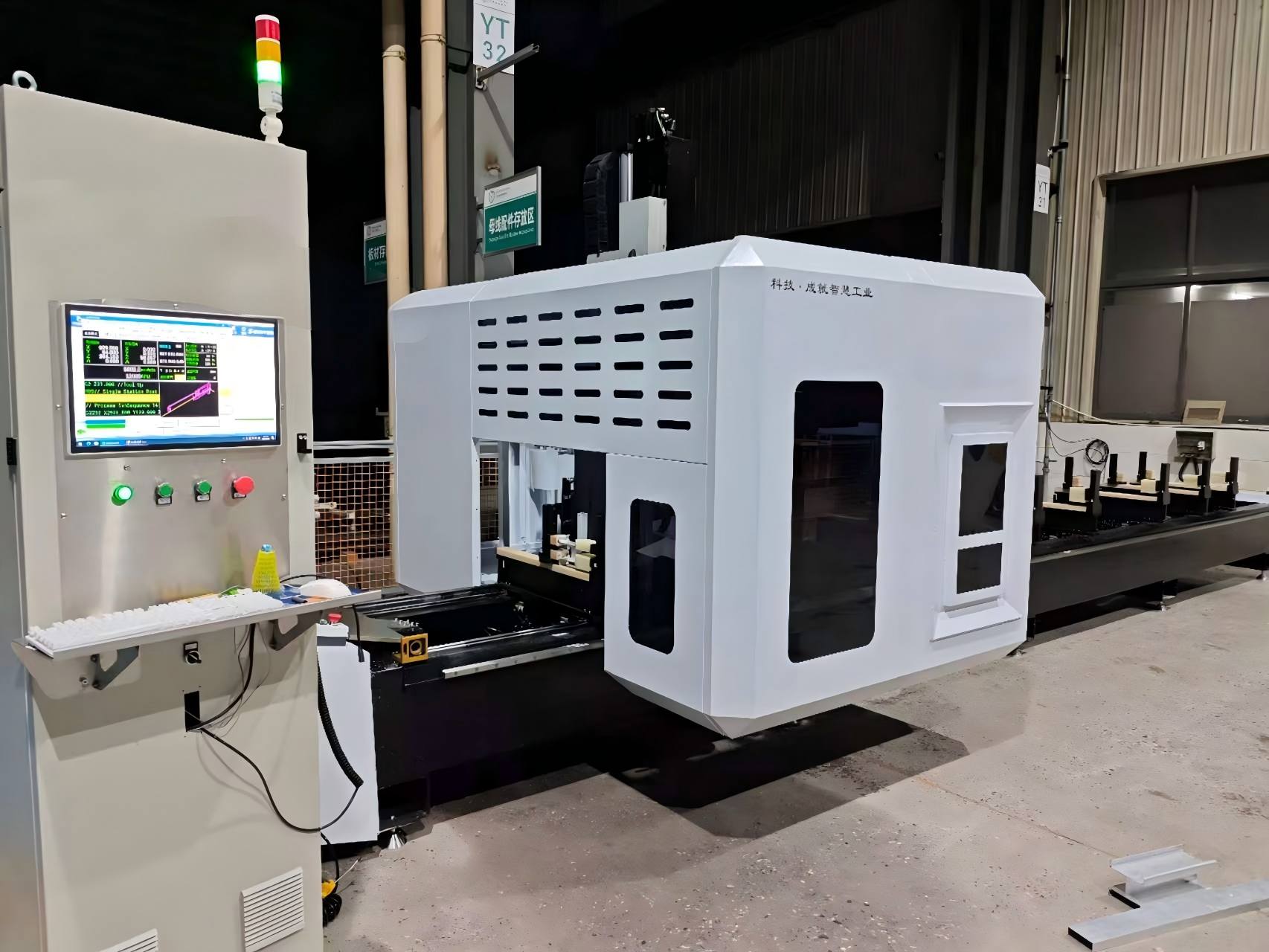

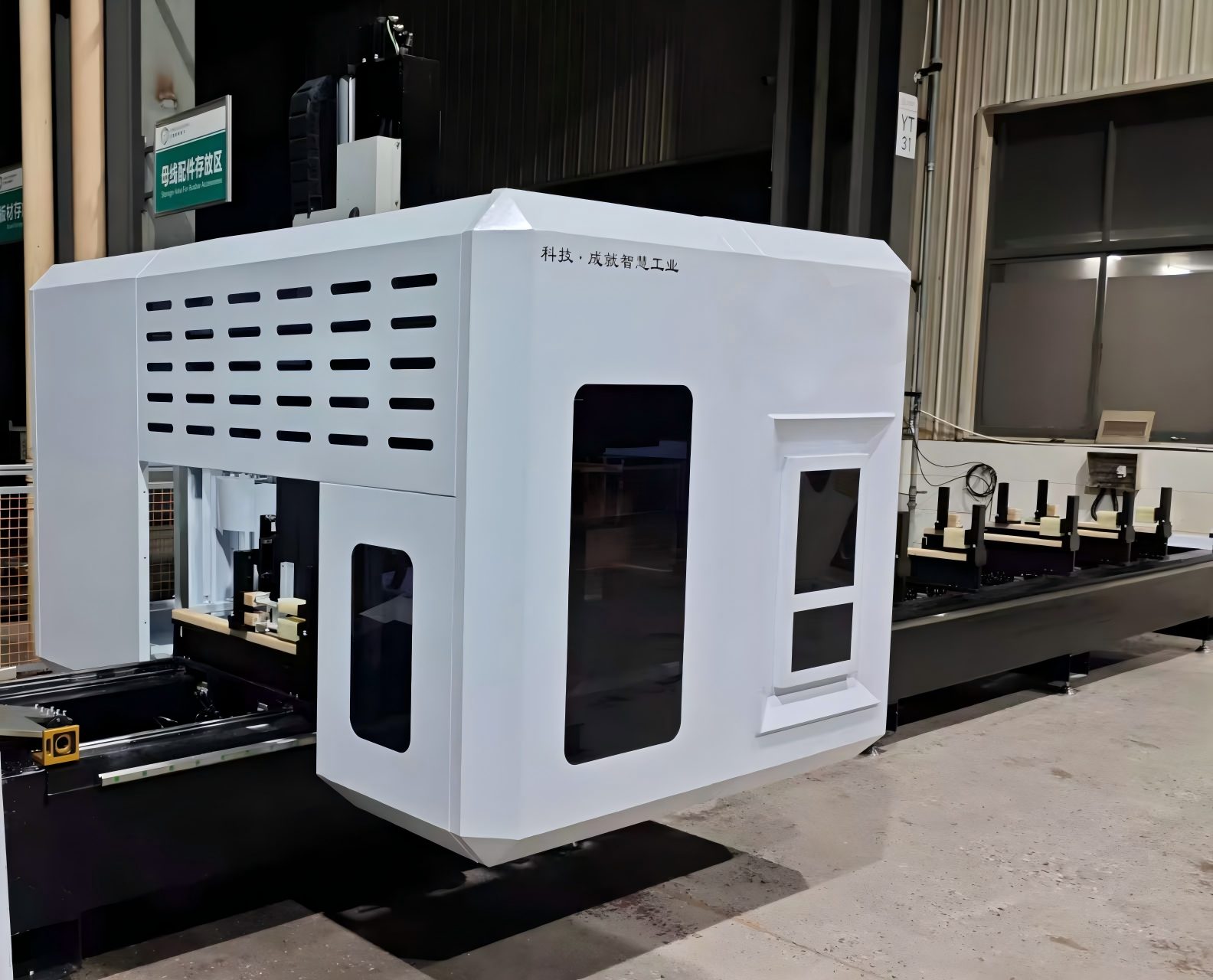

5-akset portalbearbejdningscenter med høj stivhed til gardinvægsprofiler

Vores 5-aksede portalbearbejdningscenter med høj stivhed er specialbygget til den arkitektoniske væg- og facadeindustri. Den udmærker sig ved bearbejdning af aluminiumsprofiler i stort format, forenede gardinvægpaneler og komplekse geometrier med ±0,05 mm positioneringsnøjagtighed. Designet til højhastighedsfræsning, boring, anboring og skæring, forbedrer den fabrikationseffektiviteten betydeligt, mens den sikrer overlegen overfladekvalitet. CE-certificeret med omfattende eftersalgssupport.

Nøglefunktioner

• 5-akset samtidig bearbejdning – Ideel til komplekse facadegeometrier og 3D-konturer.

  Kraftig portalstruktur - Høj stivhed og fremragende vibrationsdæmpning for langsigtet nøjagtighed.

  Storformat bearbejdningsområde – Understøtter overdimensionerede gardinvægpaneler, stolper og agterspejle.

  High-Speed ​​Spindel – Optimeret til aluminium- og stålprofilbearbejdning.

  Automatisk værktøjsskifter (ATC) – Reducerer nedetid og forbedrer produktiviteten.

  Brugervenligt CNC-system – Kompatibel med almindelig CAD/CAM-software.

  Tilpasset konfiguration – OEM/ODM-løsninger tilgængelige for globale entreprenører.




Tekniske specifikationer

Hvordan det virker

De5-akset portalbearbejdningscenter til gardinvægfungerer med et bevægeligt portal over et fast arbejdsbord. Operatøren placerer aluminiumsekstruderingen på bordet og aktiverer den pneumatiske eller hydrauliske fastspænding. Et forudskrevet G-kode-program indlæses gennem Siemens- eller OSAI-kontrollen. Portalen bevæger sig langs X-aksen til den første bearbejdningsposition, og det 5-aksede hoved leverer spindlen til den ønskede vinkel. RTCP kompenserer automatisk for værktøjslængdeforskydninger under roterende bevægelser, så værktøjsspidsen følger den programmerede bane nøjagtigt. Operationer såsom boring, fræsning, bankning og savning udføres på flere flader uden at løsne profilen. Når en bearbejdningssekvens afsluttes i en zone, bevæger portalen sig til den næste, eller maskinen går i pendultilstand, hvilket giver operatøren mulighed for at aflæsse en færdig del og indlæse en ny, mens bearbejdningen fortsætter på den tilstødende armatur. Spåner fjernes af en integreret transportør.

Hovedanvendelsesomfang

Typiske anvendelser for5-akset portalbearbejdningscenter til gardinvægomfatte:

1. Højhuse forenede gardinvægsrammer af aluminium
2. Skjult-ramme og ekstruderede glasfacadeekstruderinger
3. Gardinvægshjørnesamlinger og specialformede facadeprofiler
4. Solrum, ovenlys samt store vindues- og dørprofiler i aluminium
5. Punktstøttede glasgardinvæg-støttebeslag i aluminium
6. Industriel aluminiumsfacade og dekorative stålvægprofiler
7. Luftfarts-letvægtsaluminiumsprofiler (kompatible på tværs af industri)

Egnede råmaterialer: 6063 aluminiumslegering, hule ekstruderinger, massivt aluminium, tyndvægget stål, PVC-arkitektoniske profiler.

Ofte stillede spørgsmål

1. Hvilke materialer kan denne maskine bearbejde?

Den er optimeret til aluminiums gardinvægsprofiler og understøtter også stål- og kompositfacadematerialer.

2. Er denne maskine egnet til gardinvægge med forenede vægge?

Ja. Den store portalspænding og 5-akse kapacitet gør den ideel til samlede og modulære facadesystemer.

3. Kan bearbejdningsområdet tilpasses?

Absolut. X / Y / Z vandring og portalbredde kan tilpasses i henhold til projektets krav.

4. Hvilke kontrolsystemer understøttes?

Standard muligheder inkluderer Siemens, Fanuc og OSAI, alle kompatible med mainstream CAD/CAM-software.

5. Understøtter maskinen automatiske produktionslinjer?

Ja. Den kan integreres med automatiske læsse- og aflæsningssystemer til kontinuerlig produktion.
