Højpræcisions 5-akset portalbearbejdningscenter til gardinvægskomponenter

Produktoversigt

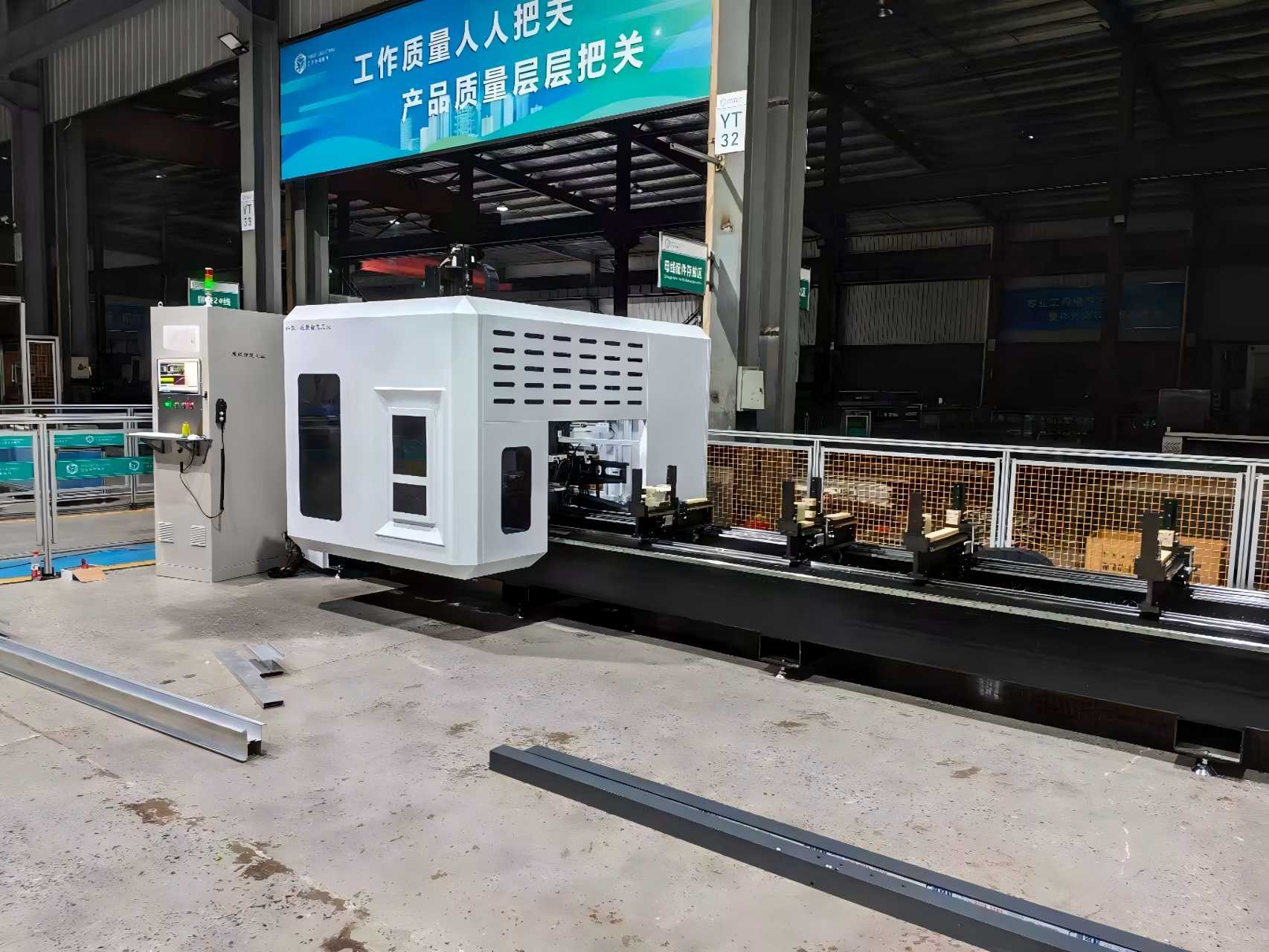

Vores 5-aksede portalbearbejdningscenter med høj stivhed til gardinvægsystemer er konstrueret til at omdanne komplekse arkitektoniske designs til præcisionsfacadekomponenter. Ved at integrere CAD/CAM-programmering med A/C-akse roterende fræsning behandler maskinen storformat aluminiumsprofiler, enhedspaneler og stålgardinvægsrammer i en enkelt opsætning. Dens kraftige portalstruktur sikrer langsigtet stabilitet og ±0,05 mm positioneringsnøjagtighed, mens den automatiske værktøjsskifter (ATC) muliggør kontinuerlig fræsning, boring, anboring og skæring. Designet til moderne facadefremstilling, eliminerer den gentagne fastspændinger, reducerer arbejdsomkostninger og leverer overlegen overfladekvalitet til komplekse geometrier.

Nøglefunktioner

•


  5-akset samtidig bearbejdning til komplekse facadegeometrier og 3D-konturer

  Kraftig portalstruktur for høj stivhed og vibrationsdæmpning

  Storformat bearbejdningsområde, der understøtter overdimensionerede gardinvægpaneler

  High-Speed ​​Electro-Spindle optimeret til aluminium- og stålprofiler

  Automatisk værktøjsskifter (ATC) til kontinuerlig bearbejdning

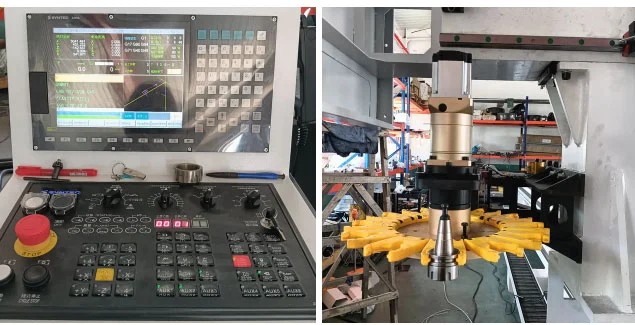

  Avanceret CNC-kontrolsystem kompatibelt med almindelig CAD/CAM-software

  Tilpasset konfiguration til samlet og modulær gardinvægproduktion

  CE-certificeret med global eftersalgssupport




Tekniske specifikationer

Hvordan det virker

. CAD / CAM programmering

Arkitektoniske gardinvægsdesign er skabt i CAD-software og konverteret til CNC-værktøjsbaner via CAM. Systemet beregner optimale skærevinkler, værktøjsbaner og bearbejdningssekvenser til komplekse facadegeometrier.

2. Emnefastspænding

Lange gardinvægsprofiler af aluminium eller stål samt overdimensionerede facadeplader er sikkert fastgjort på det CNC-styrede arbejdsbord ved hjælp af adaptive pneumatiske klemmer, der undgår bearbejdningsområder og forhindrer deformation.

3. Portalbevægelse (X/Y/Z-akser)

Portalet af brotypen bevæger sig langs X-aksen (længde), mens bearbejdningshovedet bevæger sig på tværs af Y-aksen (bredde) og Z-aksen (højde). Denne rejseserie i stort format understøtter uafbrudt bearbejdning af gardinvægskomponenter i fuld størrelse.

4. 5-akset samtidig bearbejdning (A/C-akser)

Ud over lineær bevægelse vipper spindelhovedet via A-aksen og roterer via C-aksen, hvilket muliggør sammensat vinkelfræsning, dræningsrillebearbejdning og 3D-konturskæring uden at løsne emnet.

5. Automatisk værktøjsændring (ATC)

Bor, pindfræsere, haner og savklinger opbevares i værktøjsmagasinet. ATC'en bytter automatisk værktøj under cyklussen, hvilket muliggør komplet bearbejdning af gardinvægstolpe, agterspejle og paneler i én operation.

6. Præcisionsoutput

Måling i processen og kompensation i realtid sikrer dimensionsnøjagtighed. De færdige gardinvægskomponenter er klar til montering med rene kanter, nøjagtige hulpositioner og komplekse 3D-profiler.

Procesflow:

CAD-model → CAM Værktøjsbane → Fastspænding → X/Y/Z-portalbevægelse → A/C-aksevipning → Fræsning / Boring / Anboring → Færdig gardinvægskomponent

Hovedanvendelsesomfang

Typiske anvendelser for5-akset portalbearbejdningscenter til gardinvægomfatte:

1. Højhuse forenede gardinvægsrammer af aluminium
2. Skjult-ramme og ekstruderede glasfacadeekstruderinger
3. Gardinvægshjørnesamlinger og specialformede facadeprofiler
4. Solrum, ovenlys samt store vindues- og dørprofiler i aluminium
5. Punktstøttede glasgardinvæg-støttebeslag i aluminium
6. Industriel aluminiumsfacade og dekorative stålvægprofiler
7. Luftfarts-letvægtsaluminiumsprofiler (kompatible på tværs af industri)

Egnede råmaterialer: 6063 aluminiumslegering, hule ekstruderinger, massivt aluminium, tyndvægget stål, PVC-arkitektoniske profiler.

Ofte stillede spørgsmål

1. Hvilke materialer kan denne maskine bearbejde?

Den er optimeret til aluminiums gardinvægsprofiler og understøtter også stål- og kompositfacadematerialer.

2. Er denne maskine egnet til gardinvægge med forenede vægge?

Ja. Den store portalspænding og 5-akse kapacitet gør den ideel til samlede og modulære facadesystemer.

3. Kan bearbejdningsområdet tilpasses?

Ja. X / Y / Z vandring og portalbredde kan tilpasses i henhold til projektets krav.

4. Hvilke kontrolsystemer understøttes?

Standard muligheder inkluderer Siemens, Fanuc og OSAI, alle kompatible med mainstream CAD/CAM-software.

5. Understøtter maskinen automatiske produktionslinjer?

Ja. Den kan integreres med automatiske læsse- og aflæsningssystemer til kontinuerlig produktion.

Hvorfor vælge denne maskine

Effektivitet med enkelt opsætning – Ingen gentagen fastspænding, færre vinkelfejl

Præcision for arkitektoniske standarder – ±0,05 mm nøjagtighed for synlige facadeoverflader

Skalerbar produktion – Velegnet til både små-batch-tilpasning og masseproduktion

Global Compliance – CE-certificeret og udviklet til internationale projekter
