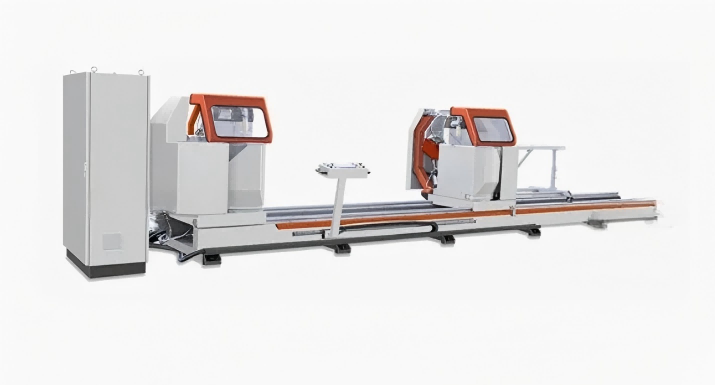

Højpræcisions 5-akset CNC-geringssav

Denne 5-aksede CNC-sammensatte geringssav er en højpræcisionsskæreløsning udviklet til kompleks vinkelbearbejdning af aluminium, UPVC og kompositprofiler. Designet til fremstilling af gardinvægge, vinduer og døre, kombinerer den CNC servodrevet kontrol med en stiv industriel struktur for at levere nøjagtige gerings- og skråsnit i en enkelt operation. Det avancerede 5-akse system tillader automatisk positionering af savhovedet og profilfastspænding, hvilket sikrer ensartet ±0,1 mm skærenøjagtighed og glatte, gratfrie overflader. Med sin intelligente kontrolgrænseflade, højhastighedsskæreevne og robuste pneumatiske spændesystem forbedrer denne maskine produktionseffektiviteten betydeligt, mens den reducerer manuel justering og materialespild – hvilket gør den til det ideelle valg for avancerede vindues-, dør- og facadeproducenter.

Send forespørgsel

Produkt beskrivelse

Fremstillet af Lebulang Machine, en specialiseret Kina-baseret producent med tæt på 30 års fabrikserfaring inden for vindues- og dørbearbejdningsmaskiner, er denne 5-aksede CNC-sammensatte geringssav designet til at skære aluminiumsprofiler, der bruges i skabsrammer, gardinvægsfacader og arkitektoniske ekstruderinger. Maskinen dækker vandrette geringsvinkler fra 22,5° udad til 135° indad og lodrette skråvinkler fra 45° til 90°, hvilket tillader sammensatte vinkelskæringer i en enkelt operation.

Denne 5-aksede CNC sammensatte geringssav er en højpræcisionsskæreløsning udviklet til kompleks vinkelbearbejdning af aluminium, UPVC og kompositprofiler. Den er designet til fremstilling af gardinvægge, vinduer og døre og kombinerer CNC servodrevet kontrol med en stiv industriel struktur for at levere nøjagtige gerings- og skråsnit i en enkelt operation. Det avancerede 5-akse system tillader automatisk positionering af savhovedet og profilfastspænding, hvilket sikrer ensartet ±0,1 mm skærenøjagtighed og glatte, gratfrie overflader. Med sin intelligente kontrolgrænseflade, højhastighedsskæreevne og robuste pneumatiske spændesystem forbedrer denne maskine produktionseffektiviteten betydeligt, mens den reducerer manuel justering og materialespild – hvilket gør den til det ideelle valg for avancerede vindues-, dør- og facadeproducenter.

22,5°--135° kabinetramme i aluminium Egenskaber og fordele

1. 5-akset CNC Intelligent Kontrolsystem

Udstyret med industriel CNC-controller ogbørsteløse servomotorerfor alle 5 akser, hvilket sikrer jævne, præcise og gentagelige bevægelser.
15 tommer touchskærmmed brugervenlig grænseflade: Programmer vinkler, længder og skæretilstande på få minutter; understøtter USB/LAN-dataoverførsel.
Indbyggetautomatisk kompensationfor længde- og vinkelfejl, eliminering af manuelle justeringer og reduktion af materialespild.

2. Uovertruffen vinkel alsidighed (22,5°--135°)

Vandret rotation: 22,5° (udad) til 135° (indad) for ubegrænsede geringsvinkelkombinationer.
Lodret tilt: 45°--90° til skråsnit, hvilket muliggør kompleks 2D sammensat vinkelskæring i én arbejdsgang.
Perfekt tilaluminiumskabsrammehjørner, dørkarmgeringer og tilpassede arkitektoniske profiler.

3. Højeffektiv skæring med dobbelt hoved

To uafhængige skærehoveder (fast venstre, motoriseret højre) medsynkron eller individuel drift.
Max skærelængde:6000 mm; håndterer store aluminiumsprofiler til skabsrammer og gardinvægge.
Op-takt skærecyklusmed radial fremføring: Kombinerer drejning og lineære bevægelser for maksimal skærekapacitet.

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22,5°--135° Aluminium kabinetramme

Model NR.	LBL2H-5CNC-600*6000
Automatisk karakter	Automatisk
CNC eller ej	CNC
Spænding	380V
Dobbelthovedet skæresav CNC	Aluminium vindue og dør
Anvendelsesindustrien	Curtain Wall Facade Fremstilling Industri
CNC-aksenummer	5
Savsklingens fremføringsretning	Fra undersiden
Savklingediameter	600 mm
Aluminium Råmateriale Længde Maksimal	5000 mm
Servo system	Schneider
Transportpakke	Standard eksportpakke
Specifikation	Dobbelthovedet skæresav CNC
Varemærke	Tianchen
Oprindelse	Jinan, Shandong, Kina
HS kode	84614090

22,5°--135° Aluminium kabinetramme Valgfrit tilbehør

Etiketprinter til profilsporing.
Højeffektiv støvopsamler.
Udvidet materialestøttestativ (op til 8000 mm).
Automatisk fodringssystem til masseproduktion.

5-akset CNC sammensat geringssav 22,5°--135° Aluminium kabinetramme Tekniske parametre

☆ Strømforsyningsspænding: 380V±10% 50Hz±2% trefaset fireledersystem
☆ savmotoreffekt: 3kW 2800rpm
☆ Arbejdstryk: 0,6~0,8MPa
☆ Savklingespecifikationer: Φ600 × Φ38 × 4,8 × 4,2 × 144P
☆ Savklingevinkel: 45°~90° vilkårlig vinkel
☆ Bordrotationsvinkel: 45 ° ~ 135 ° vilkårlig vinkel
☆ Skæresektionsområde: 200 mm × 200 mm (skærevinkel ved 90°, bredde × højde, se snitområdet)
☆ Skærelængde: 700mm~5000mm (90°)
☆ Bladets fremføringshastighed: 0~3m/min
☆ Skæreoverfladeruhed: ≤ Ra12,5μm

FAQ

5-akset CNC servostyring

Fuldautomatisk kontrol af savhovedets rotation, vipning og profilpositionering sikrer præcis sammensat vinkelskæring uden manuel justering.

Skæreydelse med høj præcision

Leverer ±0,1 mm nøjagtighed med rene, gratfrie snit, ideel til avanceret aluminium- og UPVC-profilfremstilling.

Sammensat gerings- og skråskæring

Understøtter komplekse vinkelkombinationer, herunder gerings-, skrå- og sammensatte snit, til gardinvægge og arkitektoniske profiler.

Pneumatisk profilspændesystem

Multi-point fastspænding sikrer stabil og sikker fastholdelse under skæring, minimerer vibrationer og forbedrer sikkerheden.

Maskinstruktur i industriel kvalitet

Kraftig stålramme med anti-korrosionsbelægning giver langtidsstabilitet og holdbarhed i krævende værkstedsmiljøer.

Brugervenlig CNC-grænseflade

Intuitiv touchscreen-kontrol med forudindstillede skæreprogrammer forenkler betjeningen og reducerer træningstiden.

Højhastighedsskæreeffektivitet

Optimeret spindel- og servosystem muliggør hurtige skærecyklusser, hvilket øger den daglige produktion for vindues- og dørproducenter.

Sikkerhedsbeskyttelsessystem

Udstyret med sikkerhedsafskærmninger, nødstop og automatisk fejlalarm for at sikre operatørens sikkerhed
