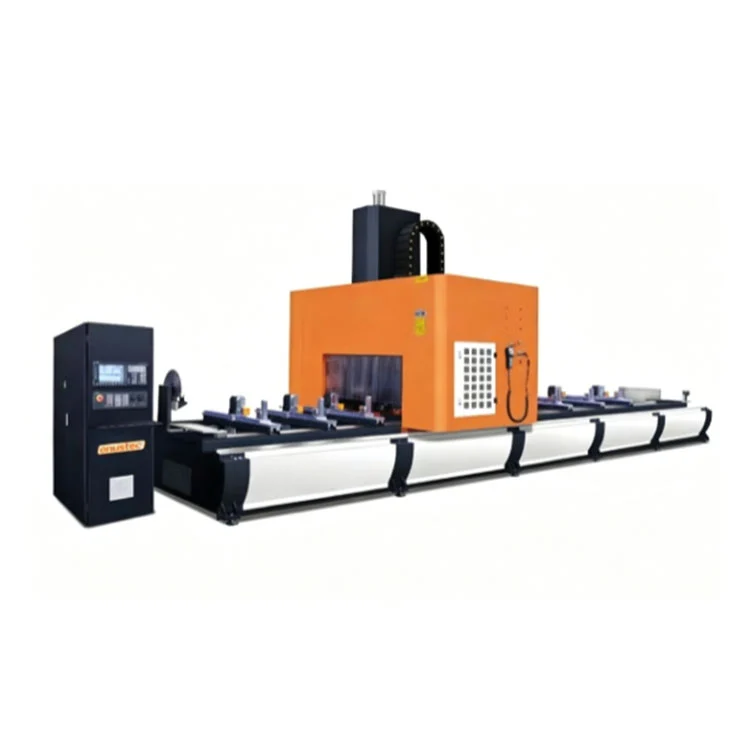

5-akset portalbearbejdningscenter til gardinvæg

Fremstillet af Lebulang Machine på sin fabrik i Jinan, Kina — i drift siden 1996 —5-akset portalbearbejdningscenter til gardinvæghar CE- og ISO 9001-certificering og leveres direkte fra fabrikken med OEM/ODM-support. Dette bevægelige portal 5-akset CNC-center behandler lange aluminiums gardinvægsprofiler i en enkelt fastspænding og udfører fræsning, boring, savning og bankning på flere flader. En højhastigheds HSD-spindel (12kW eller 15kW, op til 18000 rpm) og et 12-værktøjsmagasin plus en dedikeret savklingestation (max 400 mm) muliggør automatiske værktøjsskift. Siemens 828D eller OSAI 5-akse styring giver RTCP, pendulbearbejdning og automatisk værktøjsmåling. Standard X-aksevandring er 6500 mm, kan forlænges til 9400 mm.

Nøglefunktioner

• 5-akset samtidig bearbejdning:X-, Y-, Z-, A- og C-akserne arbejder sammen under RTCP for at holde værktøjsspidsen nøjagtigt på banen. En opsætning når fem flader og profilenden, hvilket eliminerer genfiksering.
• Lang profil kapacitet:X-aksevandring op til 6500 mm som standard (7000 mm eller 9400 mm valgfri) håndterer gardinvægsekstruderinger i fuld længde uden at flytte.

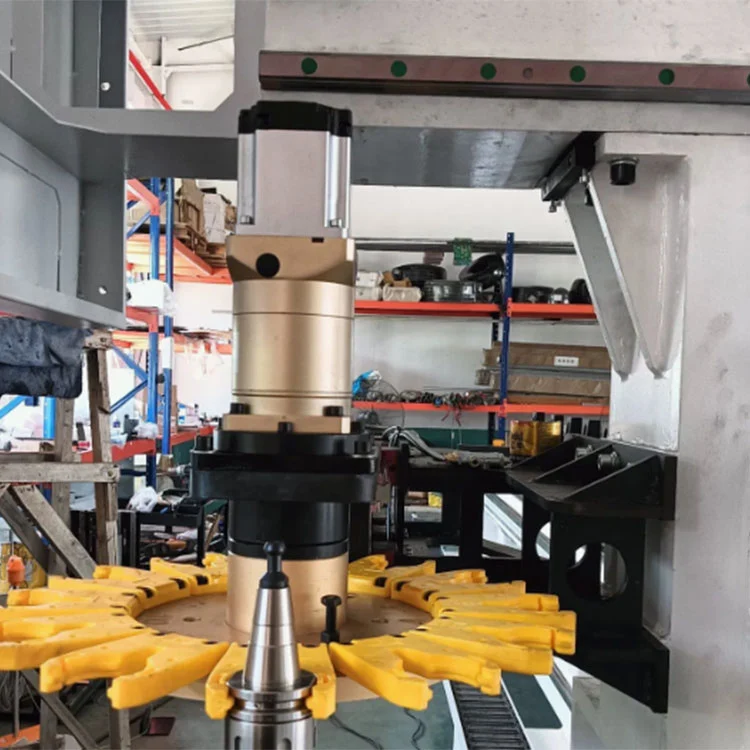

• Integreret savning og fræsning:Et værktøjsmagasin med 12 positioner og en tilstødende savklingestation (Φ400mm) skifter automatisk mellem endefræsere, bor, tap og en rundsav til at skære i længden og indhak inden for et program.
• HSD spindel:12kW eller 15kW luftkølet motor leverer hastigheder fra 0 til 18000 rpm, velegnet til aluminiumslegeringer og tyndvæggede stålprofiler.
• Præcision og repeterbarhed:Lineære føringer og servodrevne kugleskruer giver ±0,01 mm positionering og ±0,005 mm repeterbarhed, hvilket opfylder de snævre samlingstolerancer, der kræves i enhedsformede gardinvægge.
• Penduldrift:Styringen understøtter pendultilstand — bearbejdning af et emne, mens operatøren læsser et andet på en separat opspændingszone, hvilket reducerer tomgangstiden.

Tekniske specifikationer

Hvordan det virker

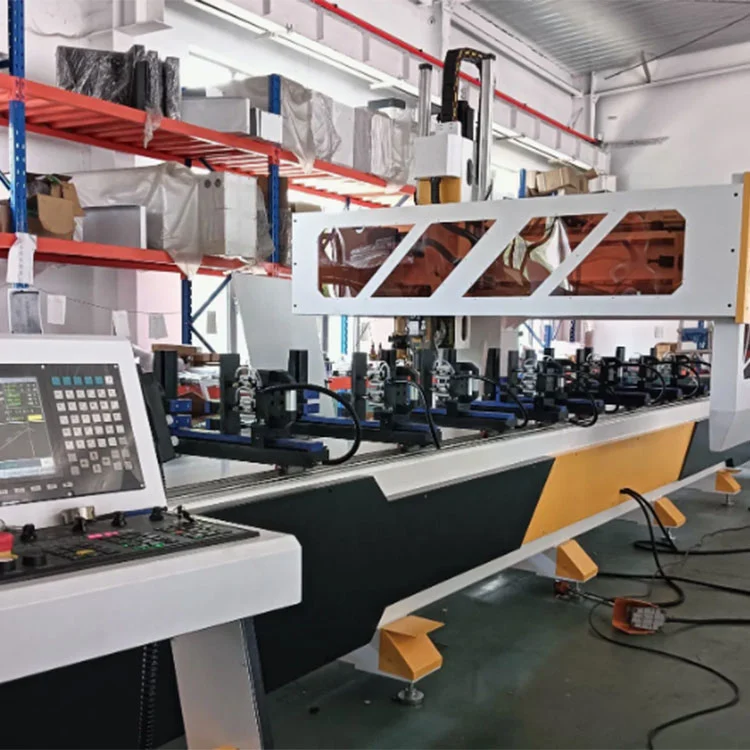

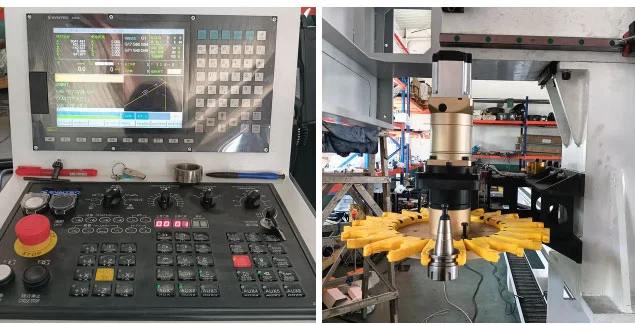

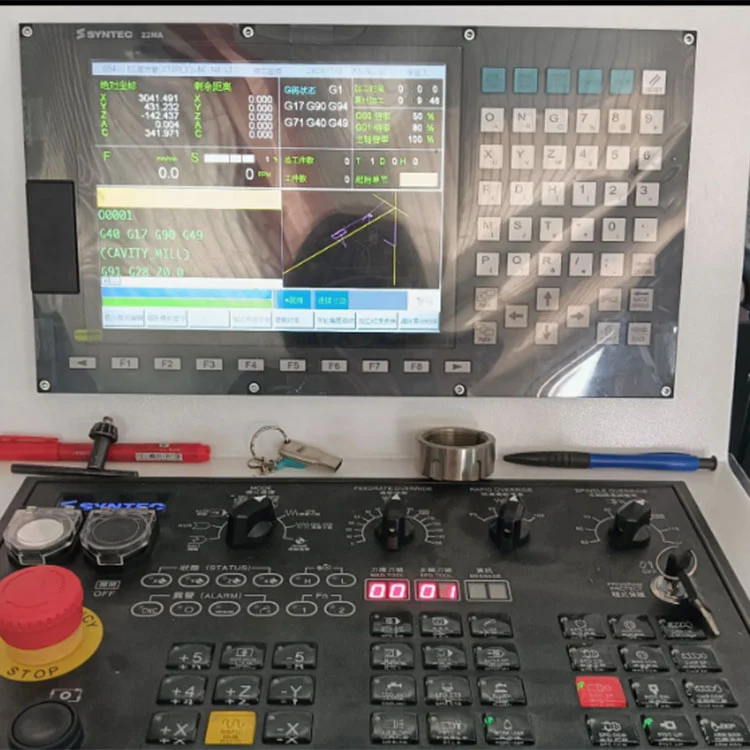

De5-akset portalbearbejdningscenter til gardinvægfungerer med et bevægeligt portal over et fast arbejdsbord. Operatøren placerer aluminiumsekstruderingen på bordet og aktiverer den pneumatiske eller hydrauliske fastspænding. Et forudskrevet G-kodeprogram indlæses gennem Siemens- eller OSAI-kontrollen. Portalen bevæger sig langs X-aksen til den første bearbejdningsposition, og det 5-aksede hoved leverer spindlen til den ønskede vinkel. RTCP kompenserer automatisk for værktøjslængdeforskydninger under roterende bevægelser, så værktøjsspidsen følger den programmerede bane nøjagtigt. Operationer som boring, fræsning, anboring og savning udføres på flere flader uden at løsne profilen. Når en bearbejdningssekvens afsluttes i en zone, bevæger portalen sig til den næste, eller maskinen går i pendultilstand, hvilket giver operatøren mulighed for at aflæsse en færdig del og indlæse en ny, mens bearbejdningen fortsætter på den tilstødende armatur. Spåner fjernes af en integreret transportør.

Hovedanvendelsesomfang

Typiske anvendelser for5-akset portalbearbejdningscenter til gardinvægomfatte:

1. Højbyggede gardinvægsrammer i aluminium
2. Skjult-ramme og ekstruderede glasfacadeekstruderinger
3. Gardinvægshjørnesamlinger og specialformede facadeprofiler
4. Solrum, ovenlys samt store vindues- og dørprofiler i aluminium
5. Punktstøttede glasgardinvæg-støttebeslag i aluminium
6. Industriel aluminiumsfacade og dekorative stålvægprofiler
7. Luftfarts-letvægtsaluminiumsprofiler (kompatible på tværs af industri)

Egnede råmaterialer: 6063 aluminiumslegering, hule ekstruderinger, massivt aluminium, tyndvægget stål, PVC-arkitektoniske profiler.

FAQ

Q: Hvordan bruger du din maskine?

A: Hver maskine gennemgår fabrikstest og justering før forsendelse. En omfattende videomanual og skriftlig dokumentation leveres. Fjernsupport er også tilgængelig for opsætningsspørgsmål og fejlfinding.

Q: Hvad er leveringstiden?

A: Produktionen tager typisk 15-25 arbejdsdage efter modtagelse af depositumbetalingen.

Q: Hvad er betalingsbetingelserne?

A: T/T 30% depositum ved ordrebekræftelse, med de resterende 70% saldo forfalden før forsendelse.

Q: Er du fabrik eller handelsvirksomhed?

A: Lebulang Machine er en producent med eget produktionsanlæg i Jinan, Kina. Vi leverer også supplerende dør- og vinduesudstyr til one-stop service.

Q: Hvordan er din kapacitet på dit værksted?

A: Vores årlige produktionskapacitet overstiger 800 stykker maskiner.
