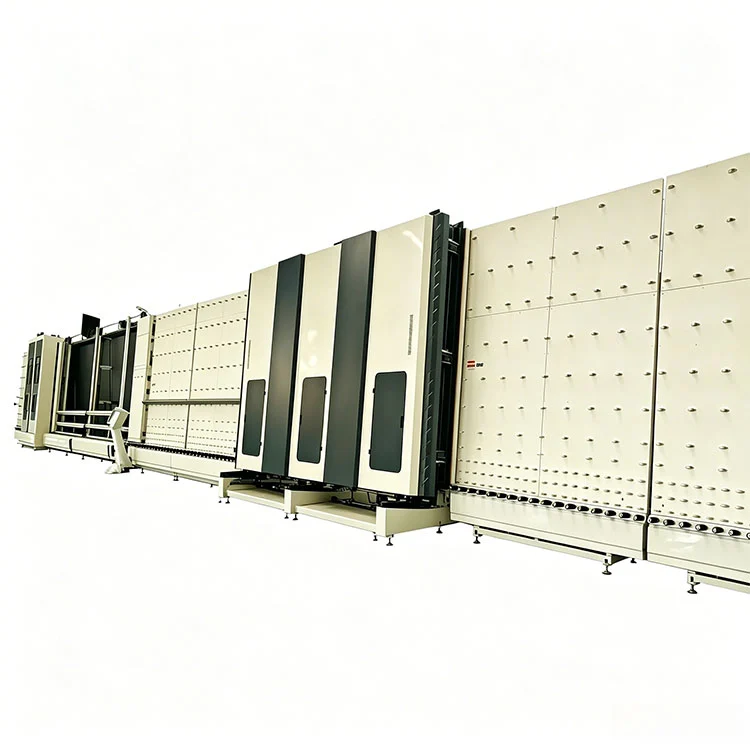

2000 Lodret CNC-vaske-tørrepresselinje til isoleret og hærdet glasmaskine

Kernefunktioner

De2000 Lodret CNC-vaske-tørrepresselinje til isoleret og hærdet glasmaskineer bygget op omkring en lodret transportstruktur, som tillader vandet at dræne af tyngdekraften under vaske- og skylletrinene og hjælper med at holde glasoverfladen fri for resterende dråber før tørring.

1. Vask, tørring og presning på én linje:De tre trin er arrangeret sekventielt på en enkelt transportbane. Glasplader kommer ind i læsseenden og kommer ud som pressede isoleringsruder eller rengjorte enkeltruder. Der kræves ingen manuel overførsel mellem stationer. Det lodrette layout optager mindre gulvplads end en tilsvarende vandret opsætning.
2. CNC touchscreen kontrol:En industriel berøringsskærm fungerer som operatørgrænseflade. Parametre for forskellige glastyper - vasketid, tørretemperatur, pressetryk og transportørhastighed - kan gemmes som navngivne opskrifter og hentes fra hukommelsen. Systemet logger alarmer og giver fejlkodeudlæsninger på skærmen.
3. Højtryksvask med recirkulation:Dobbeltrækkede sprøjtedyser leverer vand ved justerbart tryk til begge glasoverflader. Et flerlags filtreringssystem fanger partikler og tillader det samme vand at blive recirkuleret. Det gennemsnitlige vandforbrug er ca. 0,8 m³ i timen, og filterelementerne er tilgængelige for rengøring uden større demontering.

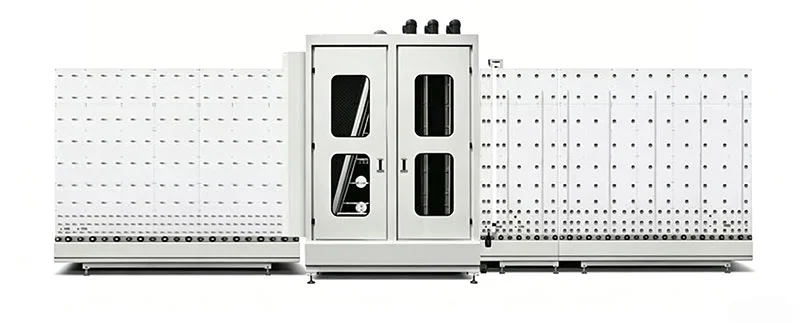

4. Opvarmet lufttørring:Tørresektionen bruger et lukket varmluftkammer med et temperaturområde på 40°C til 120°C, trinløst justerbart. Luft cirkuleres gennem varmelegemer og ledes ind på glasoverfladen med luftknive. Kammeret er forseglet for at forhindre indtrængning af støv, så tørret glas bliver ikke genkontamineret før presning.
5. Hydraulisk pressestation:Pressekraften genereres af en hydraulisk cylinder med tryk justerbar fra 0,2 MPa til 1,2 MPa. Pressehastigheden og holdetiden er programmerbare. For hærdet glas kan trykrampen indstilles til en mere skånsom profil for at mindske risikoen for brud.
6. Adgang til bygning og vedligeholdelse:Rammen er fremstillet af fortykket kulstofstålplade. Lejer, tætninger og børsteruller er specificeret til kontinuerlig drift. Servicepaneler på siderne af hver sektion giver adgang til pumper, filtre og blæsermotorer uden at fjerne transportørens struktur.
7. Glastype kompatibilitet:Linjen håndterer isoleringsglas, hærdet glas, arkitektoniske paneler og gardinvægglas. Minimum og maksimum størrelser er henholdsvis 280×450 mm og 2000 mm i bredden. Både standard- og brugerdefineret behandling understøttes ved at justere de lagrede parametersæt.

Tekniske specifikationer

Alle parametre anført nedenfor for2000 Lodret CNC-vaske-tørrepresselinje til isoleret og hærdet glasmaskineverificeres under fabrikstest før forsendelse. En inspektionsrapport før levering leveres med hver ordre.

Linje arbejdsgang

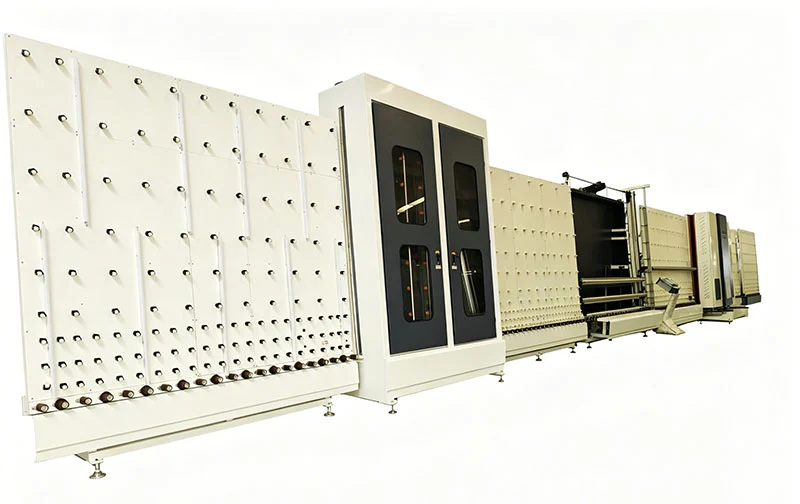

Glasplader bevæger sig gennem2000 Lodret CNC-vaske-tørrepresselinje til isoleret og hærdet glasmaskinei en kontinuerlig vertikal orientering. Ved læssestationen placerer operatøren glasruden på transportøren. Den første sektion vasker begge overflader med recirkuleret vand gennem dobbeltrækkede sprøjtedyser, efterfulgt af en ferskvandsskylning. Glasset kommer derefter ind i det opvarmede tørrekammer, hvor luftknive leder varm luft hen over overfladen. Efter tørring fortsætter glasset til pressestationen. For isoleringsruder er afstandsrammen - allerede belagt med primær tætningsmasse - placeret mellem to ruder, og den hydrauliske presse bringer dem sammen under kontrolleret tryk. Enkelte hærdet glasruder kan passere gennem linjen med pressestationen indstillet til bypass-tilstand. Det færdige glas kommer ud i aflæsningsenden.

Nøglekomponenter

• CNC berøringsskærm og PLC:Controller i industriel kvalitet med farvedisplay. Gemmer flere glasopskrifter. Viser realtidsstatus for hver sektion og logger alarmhistorik.
• Sprøjtedyser og filtrering:Fladstråledyser i rustfrit stål arrangeret i dobbelte rækker. Et tre-trins filtersystem - grov skærm, finmasker og aktivt kul - renser recirkuleret vand, før det vender tilbage til sprøjtekredsløbet.
• Varme- og tørreenhed:Elektriske varmeelementer inde i et forseglet kammer. Luftknive er placeret til at dække hele glasbredden. Temperatursensorer går tilbage til PLC'en for lukket sløjfestyring.
• Hydraulisk pressecylinder:Dobbeltvirkende hydraulikcylinder med tryktransducer. Trykkraft, rampetid og holdevarighed indstilles på berøringsskærmen.
• Transportør system:Motoriserede ruller med gummibelagte overflader transporterer glasset. Hastighed kan varieres fra 1 til 6 m/min gennem et inverterdrev.
• Ramme og afskærmning:Kulstofstålstruktur med korrosionsbestandig maling. Gennemsigtige sikkerhedspaneler omslutter vaske- og tørresektionerne. Nødstopknapper er placeret ved læsse- og aflæsningsstationerne.

Producent & garanti

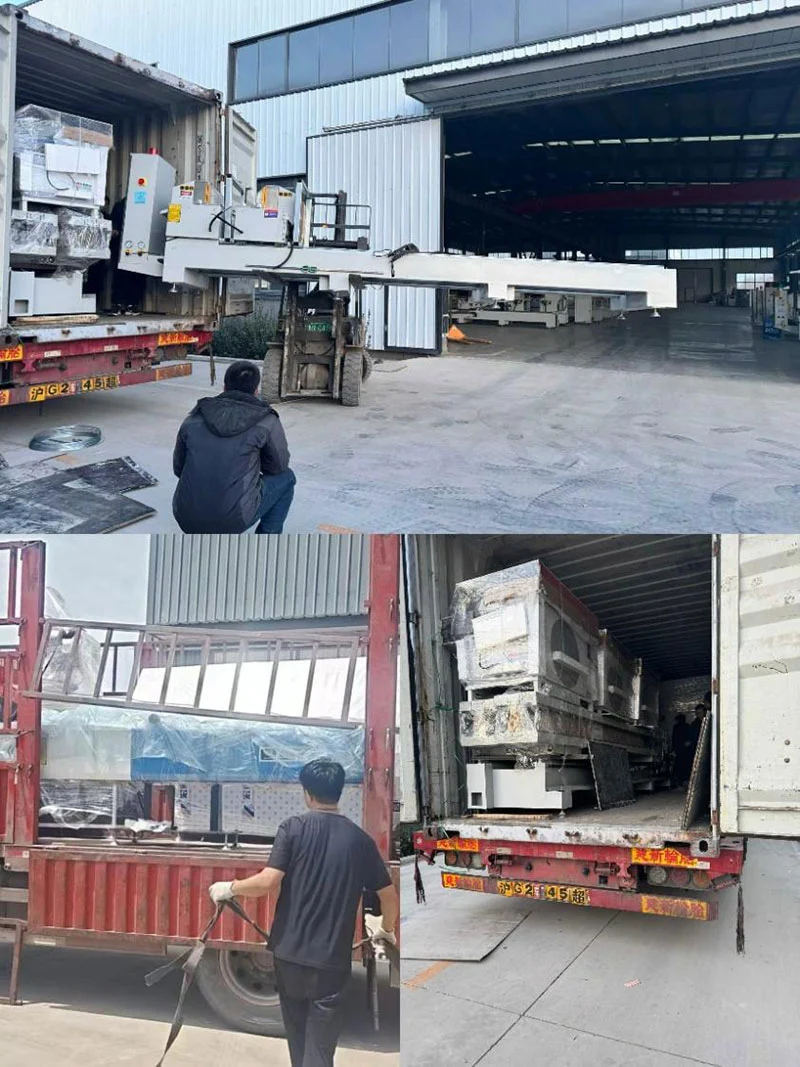

Shandong Lebulang Precision Machinery Co., Ltd., der fungerer som Lebulang Machine, har produceret glas- og vinduesbehandlingsudstyr på sit Jinan-anlæg siden 1996. Virksomheden dækker forskning og udvikling, komponentbearbejdning, montage, test og salg inden for én organisation. De2000 Lodret CNC-vaske-tørrepresselinje til isoleret og hærdet glasmaskineer bygget under dette integrerede system og sendes direkte fra fabrikken. CE og ISO 9001 certificering gælder. Et års garanti dækker hovedstrukturen, eksklusive genstande med almindeligt slid. Fjernteknisk support og betjeningstræning er inkluderet. Reservedele er på lager og kan sendes internationalt. Installation og idriftsættelse på stedet kan arrangeres som en separat service.

FAQ

Q1: Hvilken slags glas kan denne produktionslinje behandle?

A: Den2000 Lodret CNC-vaske-tørrepresselinje til isoleret og hærdet glasmaskineer bygget til isoleringsglas og hærdet glas, og understøtter også arkitektonisk, dør- og vindues- og gardinvægsglas i et tykkelsesområde på 4 mm til 25 mm. Det er ikke designet til glas, der er tyndere end 3 mm eller tykkere end 25 mm.

Q2: Er maskinen svær at betjene for nye medarbejdere?

A: Betjening bruger en CNC berøringsskærm med lagrede opskrifter for forskellige glastyper. Der medfølger en engelsksproget manual og videoguide. Fjernvejledning er tilgængelig under opsætningen. Baseret på feedback fra produktionssteder bliver operatørerne fortrolige med den daglige drift inden for en til to arbejdsdage.

Q3: Hvor ofte har det cirkulerende vandsystem brug for vedligeholdelse?

A: Flerlagsfiltreringssystemet gør det muligt at recirkulere vand over længere perioder. Filterskærmene skal kontrolleres og rengøres efter en tidsplan, der bestemmes af den daglige glasgennemstrømning. Udskiftningsfilterelementer fås som reservedele. Vandbeholderens niveau fyldes op med jævne mellemrum for at kompensere for fordampning.

Q4: Kan udstyrsspændingen tilpasses til forskellige lande?

A: Standardkonfigurationen kører på 380V trefaset 50Hz. Spændingen og frekvensen kan specificeres på bestillingstidspunktet - for eksempel 220V/60Hz eller 415V/50Hz - så maskinen matcher lokale strømstandarder uden at kræve en ekstern transformer.
