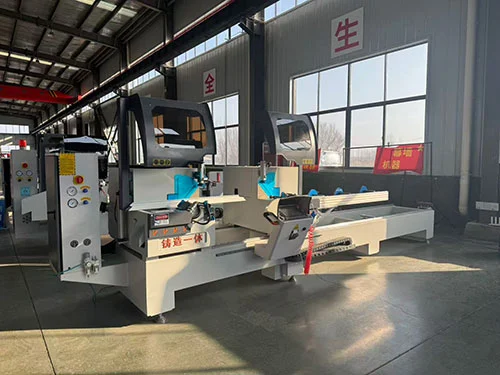

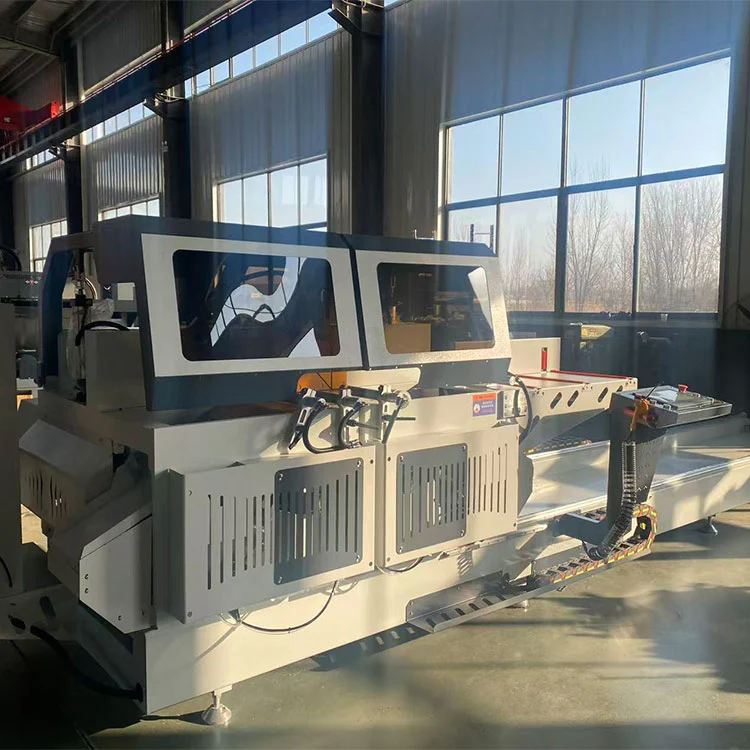

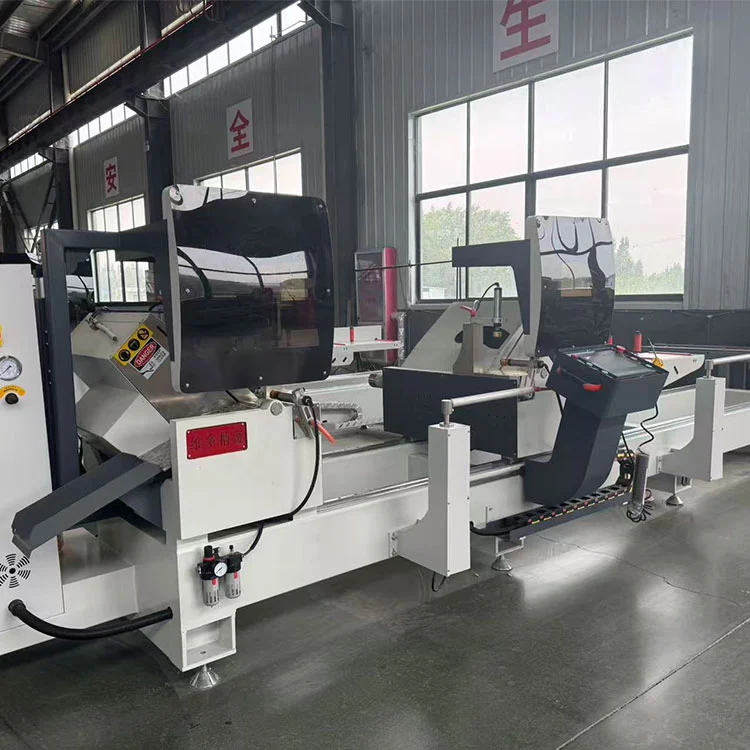

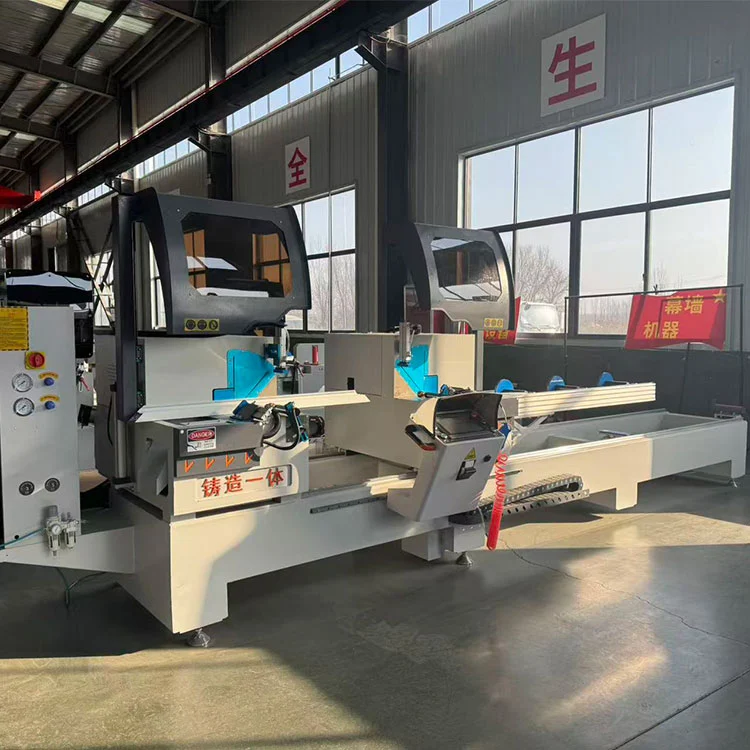

Halvautomatisk dobbelthoved geringssav aluminium profil skæremaskine

Shandong Lebulang Precision Machinery Co., Ltd., der opererer under mærket Lebulang Machine, har fremstillet aluminium- og PVC-bearbejdningsudstyr på sin fabrik i Jinan, Kina siden 1996. Denne semi-automatiske dobbelthoved-geringssav skærer aluminiumsprofiler til vinduer, døre, gardinvægge og industrielle rammer. Den håndterer profiler op til 350 mm brede og 150 mm høje, med vandrette skærevinkler fra 45° til 135° og lodrette vinkler fra 45° til 90°. To 4 kW-motorer driver savklingerne ved 2800 omdr./min., og det højre hoved bevæger sig på lineære føringer med tandstangstransmission til længdepositionering. Et femakset fuldt lukket CNC-system styrer vinkel- og længdepositionering, mens skærefremføringshastigheden kan justeres trinløst fra 0 til 3 m/min.

Tekniske parametre

Funktioner

• Profilskæring i stort snit:DeHalvautomatisk dobbelthoved geringssav aluminium profil skæremaskineer designet til todimensionel sammensat vinkelskæring af store aluminiumsprofiler. Den håndterer bredder op til 350 mm og højder op til 150 mm, og dækker standard gardinvægge og industrielle ekstruderingsstørrelser.
• Fem-akset fuldt lukket CNC-system:Vinkel- og længdepositionering styres af et femakset CNC-system med feedback med lukket sløjfe. Dette bibeholder vinkeltolerance inden for ±5′ og gentagelseslængdetolerance inden for ±0,2 mm under normale driftsforhold.
• Bevægelig savhoved transmission:Det højre skærehoved bevæger sig på et lineært styrepar med tandstangsdrev. Dette arrangement understøtter den nødvendige stivhed til nøjagtig længdepositionering over hele 6000 mm skærekapacitet.
• Præcisions drejelejer:Savhovedets rotation bruger krydsede cylindriske rullelejer, som giver en stabil vinkelbevægelse med lav friktion. Dette design bidrager til jævn vinkeljustering og pålidelig låsning i den indstillede position.
• Forbedret vippearmstruktur:Savklingen er monteret på en forstærket vippearm, der svinger opad fra under arbejdsbordet. Denne konfiguration giver en glat, ren snitflade på profilen og forbedrer den samlede skærestabilitet.
• Bladsving under bordet:Klingens fremføringsretning er fra under arbejdsbordet, hvilket hjælper med at holde operatørens hænder væk fra skærezonen under cyklussen.
• Integreret smøring og køling:En tågesmørings- og køleanordning bevæger sig med savklingen og påfører skærevæske direkte på klingens tænder og skæreområdet. Dette hjælper med at forlænge knivens levetid og forbedrer skærekvaliteten på aluminium.

Hvordan det virker

DeHalvautomatisk dobbelthoved geringssav aluminium profil skæremaskinefungerer med operatøren, der indstiller de ønskede vandrette og lodrette skærevinkler, samt skærelængden, på CNC-kontrolpanelet. Det højre skærehoved bevæger sig automatisk langs den lineære guide til den programmerede position. Aluminiumsprofiler placeres på rullestøttebordene og sikres med pneumatiske klemmer. Begge hoveder kan skære samtidigt eller uafhængigt. Under skærecyklussen svinger savklingerne opad fra under arbejdsbordet og skærer gennem profilen med en kontrolleret fremføringshastighed på mellem 0 og 3 m/min. Tågesmøringssystemet aktiveres under skæringen. Efter at knivene er trukket tilbage, frigøres klemmerne, og de afskårne stykker fjernes. Det femaksede CNC-system med lukket sløjfe overvåger og justerer positionen for at opretholde nøjagtigheden på tværs af batchskæring.

Nøglekomponenter

• Savmotorer (2 × 4 kW):Hvert skærehoved drives af en 4 kW motor, der roterer ved 2800 rpm. Effekten er afstemt efter klingediameteren og skæretværsnitskapaciteten på 350 × 150 mm.
• Lineær føring og tandstang:Det bevægelige højre hoved kører på en præcis lineær føring og er placeret ved hjælp af et tandstangsdrev. Denne transmission giver den stivhed og nøjagtighed, der kræves til længdeplacering over 6000 mm sengen.
• Krydsede rullelejer:Anvendes ved savhovedets drejeled til vinkeljustering. Disse lejer giver høj stivhed og jævn rotation med minimalt tilbageslag.
• Fem-akset CNC-controller:Styrer de vandrette og lodrette skærevinkler, længdepositionering og fremføringshastighed. Det lukkede sløjfesystem bruger feedback fra indkodere til at opretholde positioneringsnøjagtighed.
• Tågesmøringssystem:En dysesamling, der bevæger sig med savklingen og leverer forstøvet skærevæske til skærezonen. Dette reducerer friktionsvarme og hjælper med at forhindre aluminiumspånsvejsning på bladets tænder.
• Pneumatiske klemmer:Hold profilen på plads under skæring. Spændetrykket kan justeres gennem luftregulatoren.

Ansøgninger

DeHalvautomatisk dobbelthoved geringssav aluminium profil skæremaskinebruges til skæring af aluminiumsprofiler i vindues- og dørproduktion, fremstilling af gardinvægge, fremstilling af solpanelramme og generel industriel aluminiumforarbejdning. Den håndterer solide og hule ekstruderinger, termiske brudprofiler og lette ikke-jernholdige metalsektioner inden for den specificerede skærekapacitet.

Producent & Support

Shandong Lebulang Precision Machinery Co., Ltd., der fungerer som Lebulang Machine, har produceret aluminiumsbehandlingsudstyr på sin fabrik i Jinan, Kina siden 1996.Halvautomatisk dobbelthoved geringssav aluminium profil skæremaskineleveres fabriksdirekte med CE- og ISO-certificering. Et års garanti dækker hovedstrukturen. Teknisk fjernsupport, betjeningsvideoer og en engelsk manual er inkluderet. Reservedele er på lager til forsendelse. Spænding, skærelængde og spændemuligheder kan tilpasses på bestillingstidspunktet.

FAQ

Q1: Hvilke typer profiler kan denne sav skære?

A: Den skærer aluminiumsprofiler op til 350 mm brede og 150 mm høje, inklusive massive stænger, hule ekstruderinger og termiske brudprofiler. Den er også velegnet til lette ikke-jernholdige metaller og nogle PVC-profiler.

Q2: Kan det skære sammensatte vinkler?

A: Ja. Maskinen udfører todimensionel sammensat vinkelskæring, hvor den vandrette vinkel kan justeres fra 45° til 135° og den lodrette vinkel fra 45° til 90°.

Q3: Hvad er skærenøjagtigheden?

A: Gentag lokaliseringslængdetolerance er ±0,2 mm, og skærevinkeltolerance er ±5′ under standarddriftsforhold med korrekt vedligeholdte klinger.

Q4: Er den rigtige hovedpositionering automatisk?

A: Ja. Det højre hoved bevæger sig automatisk langs den lineære guide til den programmerede position via det fem-aksede CNC-system. Operatøren indtaster den ønskede længde på kontrolpanelet.

Q5: Hvad er minimum ordremængde og leveringstid?

A: Den mindste ordremængde er et sæt. Standard leveringstid er typisk 15-25 arbejdsdage efter modtagelse af depositum, afhængig af den aktuelle produktionsplan.
