Dobbelt geringssav til vinduesrammeproduktion
45 & 90 graders dobbeltgeringssav til vinduesrammeproduktion er en kraftig, højpræcision dobbelthovedskæremaskine designet til aluminium, PVC, UPVC og termiske brudprofiler i fremstilling af vinduer, døre og gardinvægge. Den leverer nøjagtige, repeterbare 45° og 90° snit med gratfrie kanter, der understøtter både enkelthoved uafhængig og dobbelthoved synkron drift for maksimal produktivitet. Lebulang mærket laver maskine af høj kvalitet.

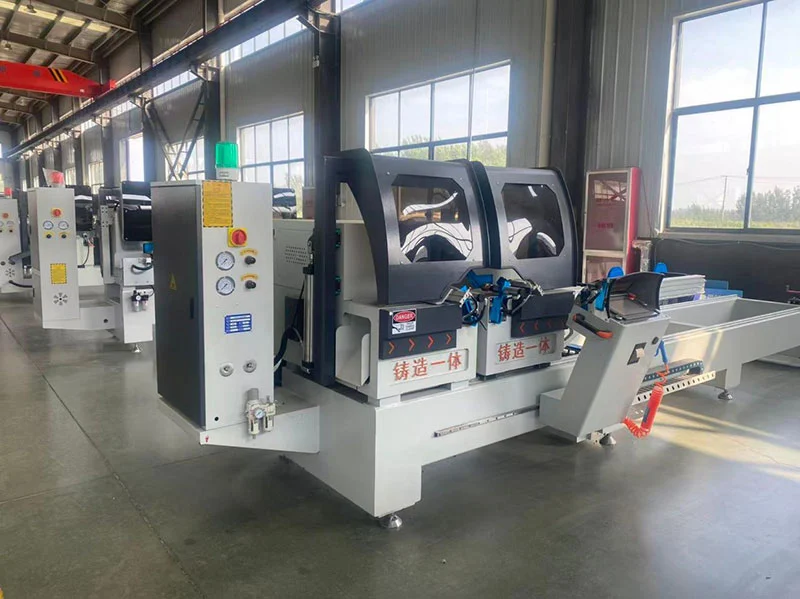

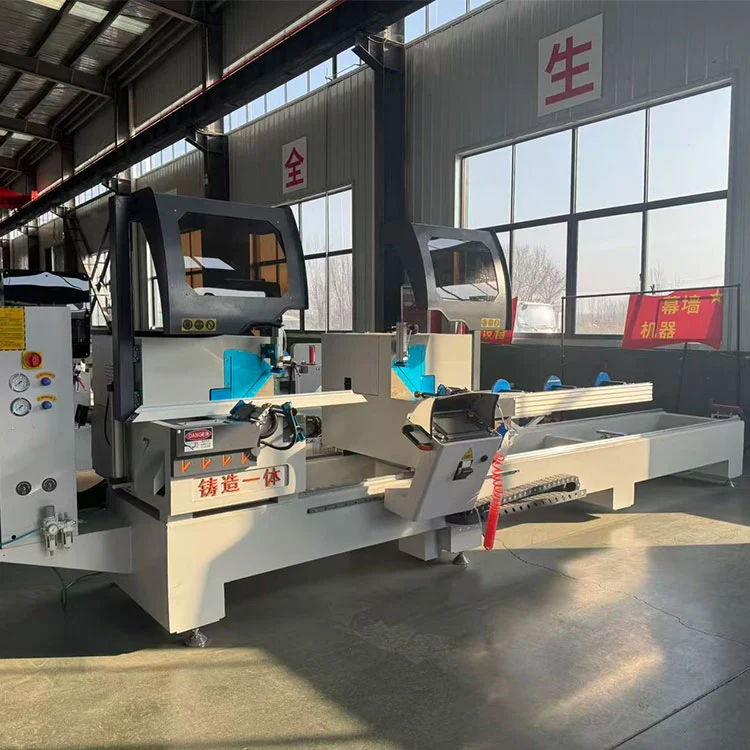

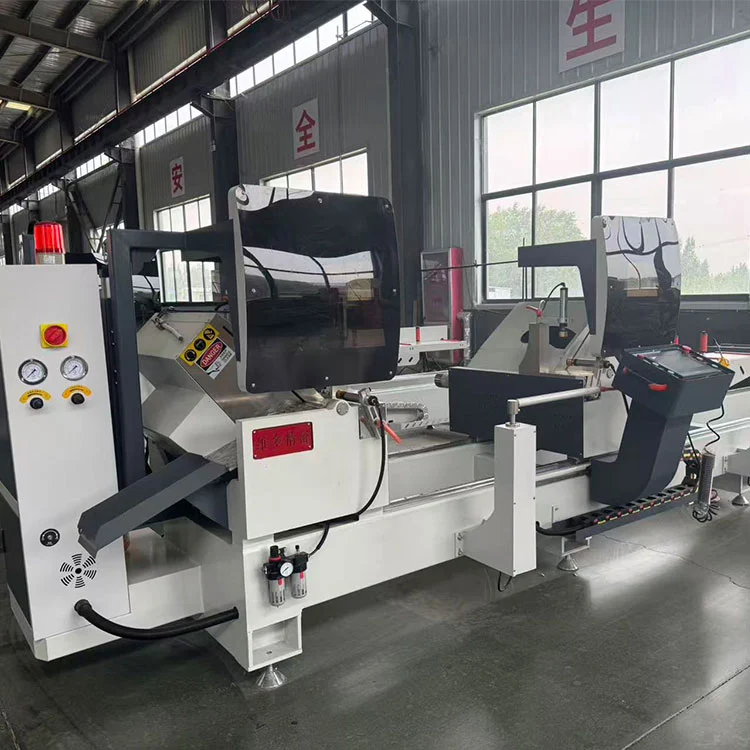

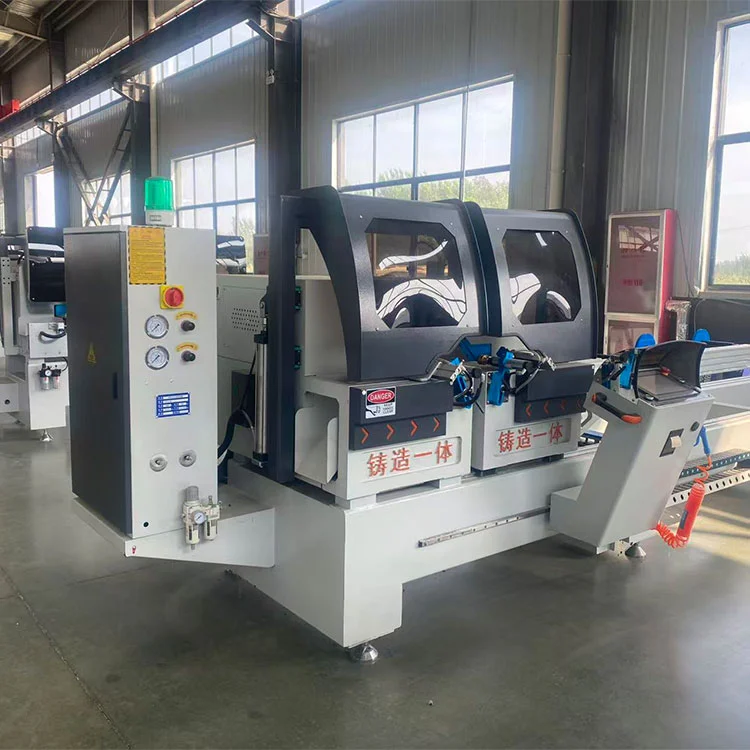

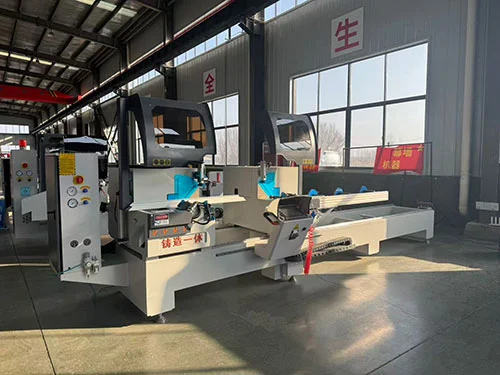

Denne dobbeltgeringssav til vinduesrammeproduktion, bygget på Lebulang Machines Kina-fabrik, hvor aluminium- og PVC-behandlingsudstyr er blevet fremstillet i næsten tre årtier, skærer profiler ved 45° og 90° til fremstilling af vinduer, døre og gardinvægge. Det behandler aluminium, PVC, UPVC, termisk brud og kobberekstrudering. To skærehoveder - T1 fast og T2 motoriseret - sidder på en fælles præcisionsstyreskinne og kan arbejde samtidigt, med det højre hoved flyttet af et servodrev til længdepositionering.
Et integreret støbt arbejdsbord og direkte forbundne spindelmotorer danner kernestrukturen. Hvert savhoved er drevet af en 3 kW motor, der spinder en ø500 mm hårdmetalklinge ved 3000 o/min. Pneumatiske klemmer fastgør emnet, og en lufthydraulisk dæmpningscylinder styrer fremføringen. Den svejste stålramme og støbejernsbasen arbejder sammen med HIWIN lineære skinner og Schneider Electric-komponenter for at holde gentagne fastlængde nøjagtigheder inden for ±0,1 mm og skæreoverfladeruheden ved Ra 12,5 µm. Maksimal skærelængde er 5000 mm, med en kortklippefunktion, der når ned til 200 mm. Ved 45° er sektionskapaciteten 150 × 170 mm; ved 90° klarer den 150 × 345 mm, inklusive firkantede rør op til 150 × 200 mm.
En fuldt lukket sikkerhedsafskærmning, nødstop og overbelastningsbeskyttelse er standard. Et dedikeret spånudsugnings- og vakuumsystem fanger omkring 70 % af snavset, og et patenteret roterende løftestøttebeslag forhindrer profilnedbøjning i midten af spændvidden. Data kan importeres via LAN, USB, Bluetooth eller manuel input, og kontrolsystemet forbinder med almindelig optimeringssoftware. Der er også indbygget en etiketprinter og en fejlforebyggende funktion — som blokerer skæring, når en profil falder uden for tolerancen —. Maskinen kører på en 380V trefaset forsyning og kræver et lufttryk på 0,6–0,8 MPa.
CE-certificering gælder, og brugerdefinerede OEM-konfigurationer accepteres. Lebulang Machine leverer saven på fabriksdirekte basis med et design, der sigter mod nem daglig vedligeholdelse. Fjerninstallationsvejledning leveres uden ekstra omkostninger.
45&90 graders dobbeltgeringssav til vinduer i aluminium og PVC:
- en. skæring af industrielle aluminiumsprofiler, PVC-profiler, aluminiumsdøre og vinduer, gardinvægmaterialer.
- b. Drift uden faglærte arbejdere, løse fabrikkens rekrutteringsproblemer
- c. etiketudskrivningsfunktion,
- d. fejlforebyggende funktion: profilfejl ud over området for ingen skæring.
- e. Højpræcision, integreret støbearbejdsbord, integreret spindel direkte tilsluttet motor,
- f. luft-væske dæmpningscylinder, T1, T2 hoveder er placeret på den integrerede styreskinne.
- g. Understøtter flere dataimporttilstande: Internet, LAN, U-disk, Bluetooth, manuel input osv.
- h. Kan realisere markedet fælles optimering software data docking.
- jeg. Miljøbeskyttelsesfunktion, unik spånfjernelse, støvsugningsdesign, støvsugning på 70%, rengøre stedet, reducere rengøringsfrekvensen, forbedre arbejdseffektiviteten.
- j. Den er udstyret med patenteret roterende løftebeslag for at undgå skærefejl forårsaget af midterhæng og udstyret med bevægeligt profilbeslag.
- k. Den nyeste bueskæringsteknologi, savsektionen er sikrere, hurtigere og mere pålidelig.
45&90 graders dobbeltgeringssav til aluminiums- og PVC-vindue
✅ Dobbeltvinklet præcisionsskæring
- • Automatisk justerbare vinkler:45° / 90°(mellemvinkler valgfri)
- • ±0,1 mm positioneringsnøjagtighed; rene, tætte geringssamlinger til rammer
✅ Multi-materiale kompatibilitet
- • Nedskæringeraluminium, PVC, UPVC, termisk brud, kobberprofiler
- • Optimeret til vinduer, døre, gardinvægge og arkitektoniske profiler
✅ Dobbelthoved høj effektivitet
- • To synkroniserede hoveder; samtidig skæring i begge ender
- • Højre hoved servodrevet for hurtig, præcis længdejustering
- • 2--3× hurtigere end enkelthovedsave; ideel til masseproduktion
✅ CNC/digitale kontrolmuligheder
- • Digitalt display: hurtig længdeaflæsning, enkel betjening
- • CNC-opgradering: 10" berøringsskærm, programlagring, USB-import/eksport
✅ Kraftig og stabil konstruktion
- • Robust svejset stålramme + støbejernsbund; minimal vibration
- • Premium komponenter: HIWIN lineære skinner, Schneider Electrics, knive med hårdmetalspids
✅ Sikker og brugervenlig
- • Fuldt lukkede sikkerhedshætter, nødstop, overbelastningsbeskyttelse
- • Automatisk bladtilbagetrækning; pneumatisk fastspænding for sikker profilfastholdelse
✅ CE-certificeret og pålidelig
- • Overensstemmende med EU-sikkerhedsstandarder; 24/7 kontinuerlig drift
- • 12--24 måneders garanti; langsigtet reservedelsforsyning
Teknisk specifikation
| Strømforsyning | 380v 50hz |
| Savhovedmotor | 2× 3KW/3000r/min |
| Arbejdspres | 0,6 ~ 0,8 MPa |
| Luftforbrug | 60 l/min |
| Skærelængde | Max 5000 mm min 280 mm (Kortskæringsfunktionen er den korteste 200 mm) |
| Skærebredde | Max 150 mm |
| Maks. Skærehældning | 45°150×170 mm 90°150×345 mm |
| Maks. firkantet rørskæring | 150×200 mm |
| Skærevinkel | 45 grader 90 grader |
| Fodringshastighed | kontinuerligt levedygtig 0-4m/min |
| Savklingespecifikation | ø500 × ø30 × 4,4× Z120 |
| dimension | 6550× 1300× 1800 mm |
| vægt | 2000 kg |
| Nøjagtighed af gentagne faste længder | ≤ 0,1 mm |
| Tilladelse af snitskæringsvinkel | ± 3' |
| Fladhed af skæreprofil | ≤ 0,02m |
| Ruhed af skæreprofil | Ra12,5μm |
Nøglekomponenter

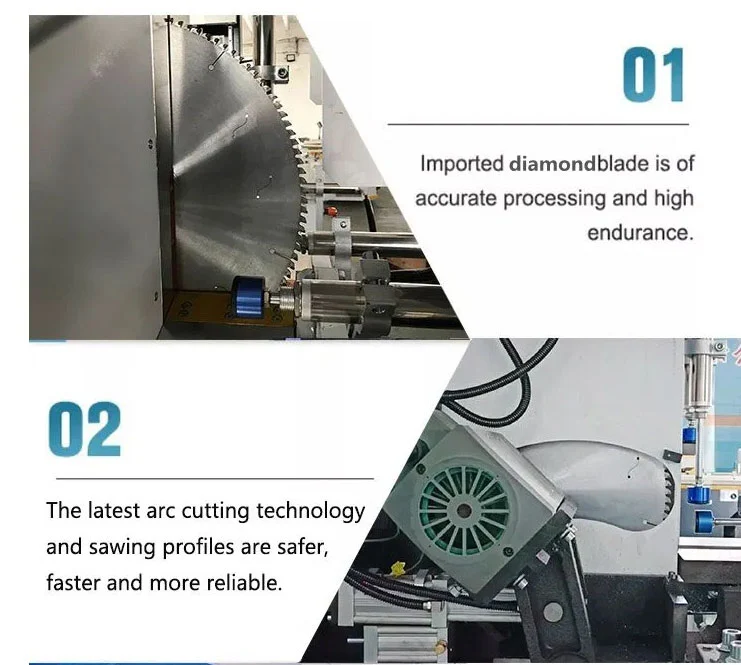

- Savblade: Importerede knive med hårdmetal til glatte, gratfrie snit

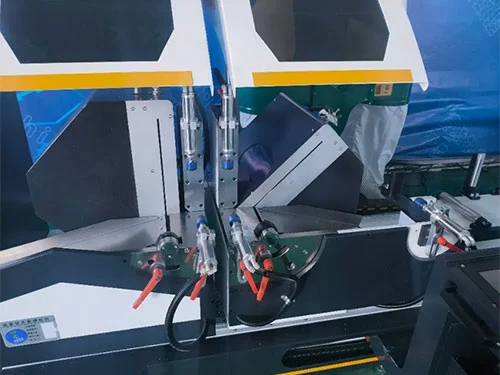

- Pneumatiske klemmer: Horisontale/lodrette klemmer til fast profilfastholdelse
- Lineære skinner: Taiwan HIWIN præcisionsskinner for jævn bevægelse
- Kontrolpanel: Intuitivt digitalt display eller 10" CNC touchskærm
- Sikkerhedssystem: CE-kompatible afskærmninger, nødstop, overbelastningsbeskyttelse
Eftersalgsservice
- Garanti: 1 år (gratis reservedele og teknisk support)
- Installation: Ingeniører til rådighed for oversøisk installation og træning
- Reservedele: Langsigtet levering til fabrikspris
- Støtte: 24/7 online teknisk support (videoopkald, fjerndiagnose)
