CNC-cirkelsav med høj nøjagtighed til industrielle aluminiumsprofiler

Tekniske specifikationer

Hvordan saven fungerer

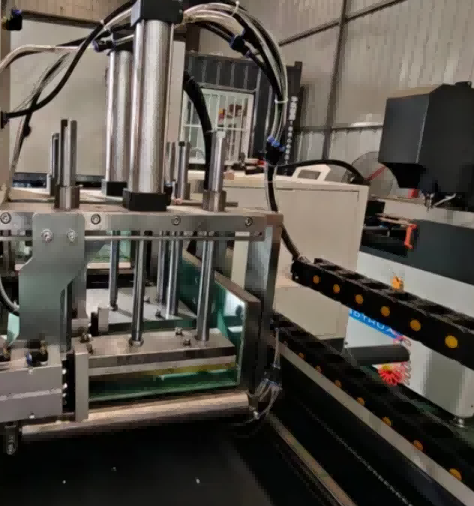

DeCNC rundsav til industrielle aluminiumsprofilerfungerer med en servodrevet fremføringsakse, der placerer profilen under savklingen i henhold til den indtastede længde på touchskærmen. Operatøren indlæser aluminiumsekstruderingen på inputrullebordet, vælger skæreprogrammet fra hukommelsen eller indtaster nye dimensioner og starter cyklussen. Pneumatiske klemmer går i indgreb fra både lodret og vandret retning for at holde profilen mod referenceanslagene. Savhovedet, der er udstyret med en gas-væske-dæmpningscylinder, går ned gennem materialet med en kontrolleret fremføringshastighed for at producere et firkantet, gratfrit snit. En forstøvet skærevæskespray afkøler klingen og emnet under skæringen. Efter at klingen er trukket tilbage, udløses klemmerne, og servofremføringen fører profilen frem til den næste skæreposition. Standardkonfigurationen skærer ved 90° og ±45°. Med det valgfri CNC-vinkelmodul roterer savhovedet til enhver vinkel mellem 22,5° og 157,5° under programstyring.

Nøglefunktioner

±0,1 mm skærenøjagtighed – Servostyret fremføring sikrer enestående repeterbarhed.

Fuldautomatisk cyklus – Integreret automatisk påfyldning, fastspænding, skæring og aflæsning.

Heavy-Duty-ramme – Afspændingsaflastet svejset stålstruktur reducerer vibrationer og forlænger knivens levetid.

Grasfri skæring – Optimeret knivhastighed og tågekølesystem minimerer efterbehandling.

Fleksibel vinkelskæring – Standard 45° / 90°; tilpassede vinkler fås efter anmodning.

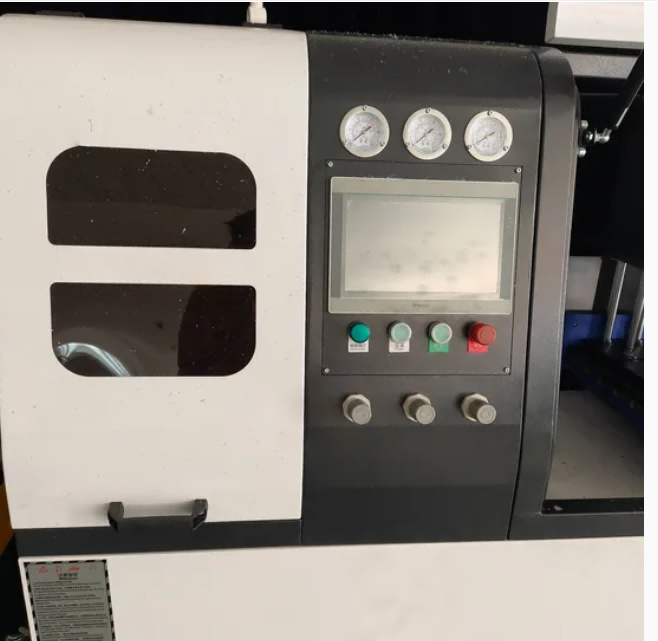

Brugervenlig CNC-grænseflade – Intuitiv touchscreen-HMI for hurtig opsætning og minimal træning.

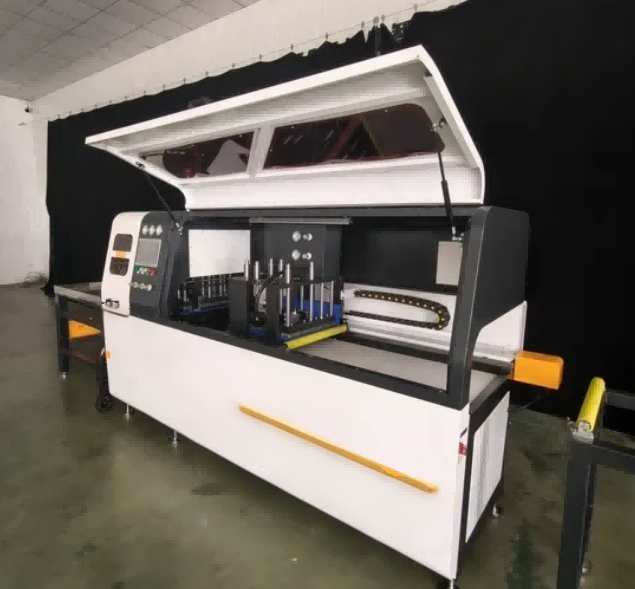

Safety First – Fuldt lukket afskærmning med sikkerhedslåse og CE-kompatibelt elskab

Applikationsscenarier

Vindues- og dørprofiler i aluminium

Gardinvæg og facadesystemer

Udskæring af solpanelramme

Industrielle aluminiumsekstruderinger

Jernbane- og aluminiumsdele til biler

Møbler og køleprofiler

CNC-cirkelsav til industrielle aluminiumsprofiler Valgfri opgraderingsmoduler

1. Nul-hale skærestruktur (restende hale ≤5 mm, høj materialeudnyttelse)
2. Automatisk på- og aflæsningsrullebane til 6m lange profiler
3. CNC vilkårlig vinkel skæremodul (22,5°--157,5°)
4. Stor kapacitet spånopbevaring støvsamler
5. IoT remote online diagnose & datastatistik modul
6. Bundt synkron spændebeslag i flere dele
7. Brugerdefineret forlænget fodringsvandring op til 12000 mm

Arbejdsproces

Automatisk læsning – Profiler læsses via rullebane eller automatisk loader.

Præcisionspositionering – Servodrevet fremføring sikrer nøjagtig skærelængde.

Sikker fastspænding – Pneumatiske/hydrauliske klemmer holder profilerne fast.

Højhastighedsskæring – CNC-styret savhoved udfører rene, nøjagtige snit.

Spånfjernelse og afkøling – Integreret køling og spåntransportør holder arbejdsområdet rent

FAQ

Hvilke profiler kan denne CNC-sav skære?

A: Den er designet til industrielle aluminiumsprofiler, herunder vindues-/dørsektioner, gardinvægge og solarmammer. Skræddersyede løsninger er tilgængelige til større ekstruderinger.

Q2: Er maskinen fuldautomatisk?

A: Ja. Den understøtter automatisk fremføring, fastspænding, skæring og aflæsning, hvilket kun kræver én operatør.

Q3: Kan den skære i andre vinkler end 90°?

A: Ja. Standardmodeller understøtter 45° og 90°; tilpasset vinkelskæring er tilgængelig efter anmodning.

Q4: Hvad er skærenøjagtigheden?

A: Fodringsnøjagtigheden er ±0,1 mm, hvilket sikrer høj repeterbarhed til masseproduktion.
