CNC rundsav til industrielle aluminiumsprofiler

Tekniske specifikationer

Hvordan saven fungerer

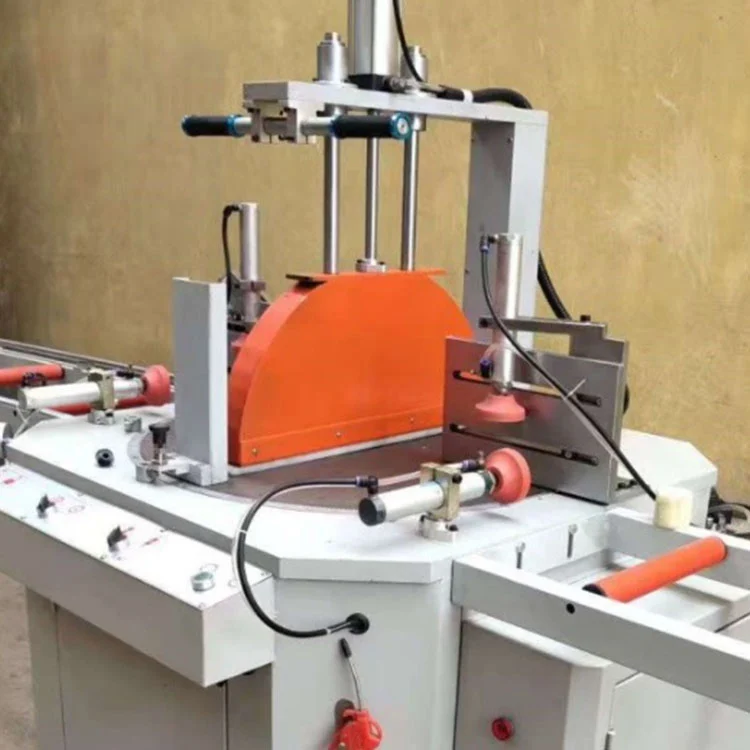

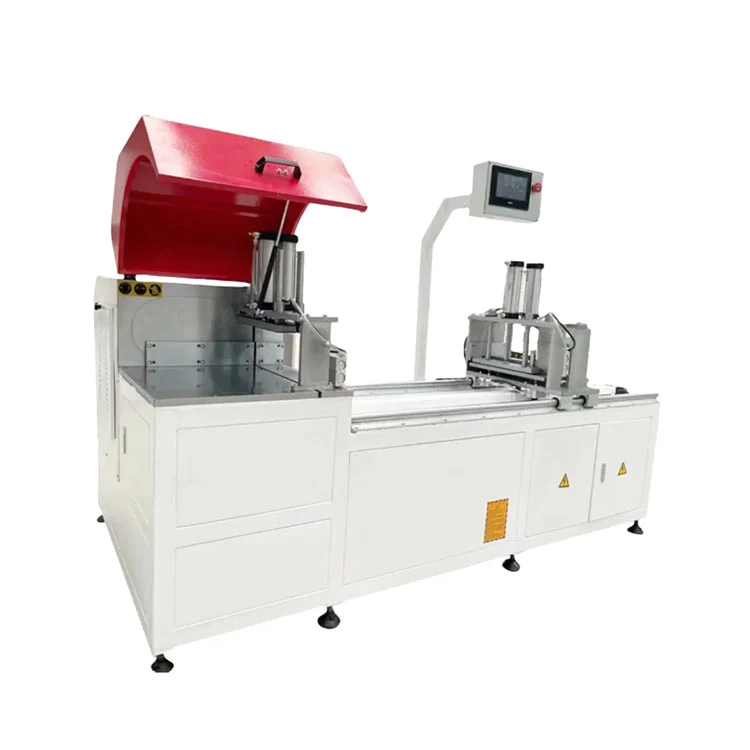

DeCNC rundsav til industrielle aluminiumsprofilerfungerer med en servodrevet fremføringsakse, der placerer profilen under savklingen i henhold til den indtastede længde på touchskærmen. Operatøren indlæser aluminiumsekstruderingen på inputrullebordet, vælger skæreprogrammet fra hukommelsen eller indtaster nye dimensioner og starter cyklussen. Pneumatiske klemmer går i indgreb fra både lodret og vandret retning for at holde profilen mod referenceanslagene. Savhovedet, der er udstyret med en gas-væske-dæmpningscylinder, går ned gennem materialet med en kontrolleret fremføringshastighed for at producere et firkantet, gratfrit snit. En forstøvet skærevæskespray afkøler klingen og emnet under skæringen. Efter at klingen er trukket tilbage, udløses klemmerne, og servofremføringen fører profilen frem til den næste skæreposition. Standardkonfigurationen skærer ved 90° og ±45°. Med det valgfri CNC-vinkelmodul roterer savhovedet til enhver vinkel mellem 22,5° og 157,5° under programstyring.

Nøglekomponenter

• Servo føde akse:En AC servomotor driver X-aksens kugleskrue til profilpositionering. Positioneringsnøjagtighed er ±0,05 mm, med gentagelsestolerance inden for ±0,1 mm. Standard transporthåndtag skåret i længder fra 350 mm til 6500 mm.
• Savhovedsamling:En 5,5 kW eller 7,5 kW motor driver en rundsavklinge af wolframcarbid ved 2800 omdr./min. Gas-væske-dæmpningscylinderen styrer den lodrette fremføringshastighed, så den passer til materialetykkelsen og bladets belastning.
• Pneumatisk spændesystem:Dobbelte lodrette og vandrette klemmer med bløde kæber holder profilen mod baghegn og bord. Klemkraften kan justeres gennem lufttryksregulatoren indstillet mellem 0,5 og 0,8 MPa.
• CNC-controller og berøringsskærm:En importeret PLC parret med en 10-tommer flersproget berøringsskærm håndterer programlagring, længdeinput, vinkelvalg og cykluskontrol. USB- og netværkstilslutning understøttes til programoverførsel.

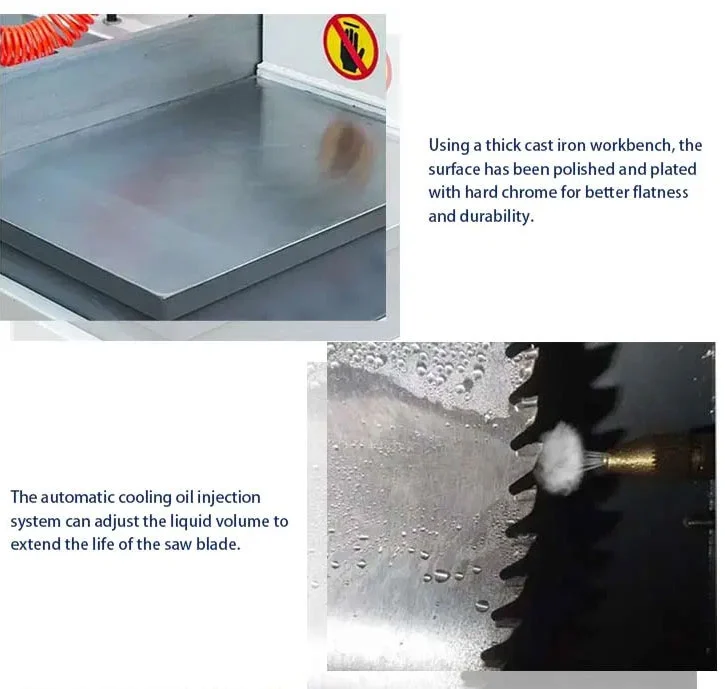

• Kølesmøresystem:Et automatisk forstøvet skærevæskesystem påfører en tåge af smøremiddel på klingen og skærezonen. Dette reducerer friktionen, forlænger bladets levetid og hjælper med at producere en ren snitoverflade.
• Sikkerhedsskab:En fuldstændig lukket klingeskærm dækker skæreområdet. En nødstopknap og kollisionsbeskyttelsessensor stopper maskinen, hvis der registreres en forhindring i klingebanen.

CNC Circular Saw for Industrial Aluminum Profiles Standard Accessories

1. CNC servo fodring kontrolsystem + 10-tommer multi-sprog berøringsskærm
2. Importeret wolframcarbid rundsavklinge til aluminium
3. Gas-væske dæmpende skæresavhoved samling
4. Dobbelt pneumatisk automatisk spændeanordning med bløde anti-ridse kæber
5. Automatisk kølesmørecirkulationssystem
6. Fuldt lukket beskyttelsesblad til beskyttelsesdæksel
7. Støvopsamlingsrør af aluminiumsspåner
8. Nødstopknap, kollisionsbeskyttelsessensor
9. Complete English operation & maintenance manual, spare parts toolkit

CNC-cirkelsav til industrielle aluminiumsprofiler Valgfri opgraderingsmoduler

1. Nul-hale skærestruktur (restende hale ≤5 mm, høj materialeudnyttelse)
2. Automatisk på- og aflæsningsrullebane til 6m lange profiler
3. CNC vilkårlig vinkel skæremodul (22,5°--157,5°)
4. Stor kapacitet spånopbevaring støvsamler
5. IoT remote online diagnose & datastatistik modul
6. Bundt synkron spændebeslag i flere dele
7. Brugerdefineret forlænget fodringsvandring op til 12000 mm

Ansøgningsomfang

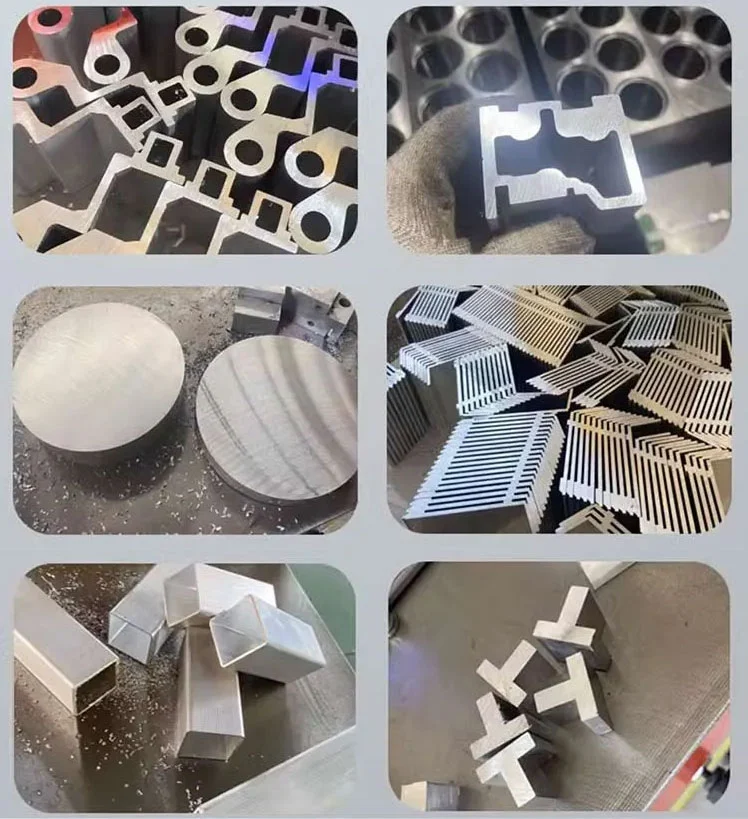

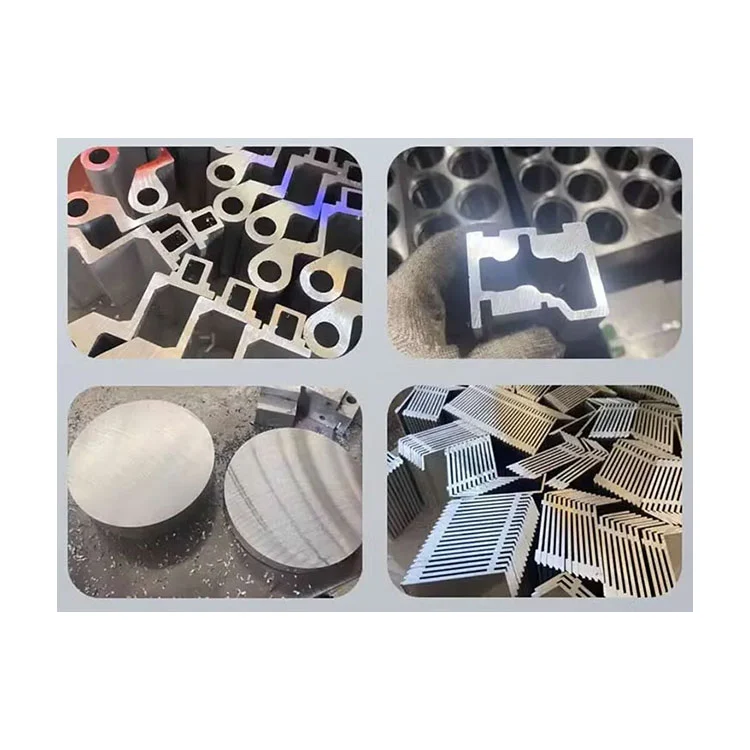

DeCNC rundsav til industrielle aluminiumsprofileranvendes i produktionsmiljøer, hvor aluminiumsekstruderinger skæres til i længden før yderligere bearbejdning eller montage. Typiske anvendelser omfatter skæring af rammeprofiler til vinduer og døre, gardinvægstolpe og agterspejle, industrielle konstruktionselementer i aluminium, monteringsskinner til solpaneler og arkitektoniske dekorative profiler. Saven kan behandle massive og hule aluminiumssektioner, termiske brudprofiler og lette kobber- eller PVC-ekstruderinger inden for sin tværsnitskapacitet. Med det valgfrie vilkårlige vinkelmodul producerer det også vinklede snit til gavlenderammer, trapezformede vinduer og flersidede arkitektoniske samlinger.

Vores service

1. Minimum et års garanti fra idriftsættelsesdatoen.
2. Gratis konsultation før, under og efter salget.
3. Gratis projektplanlægning og layoutdesign.
4. Gratis udstyrsfejlfinding, indtil alle funktioner fungerer som specificeret.
5. Gratis koordinering af langdistanceforsendelsesarrangementer.
6. Gratis træning i drift og vedligeholdelse af udstyr.
7. Et års komplet garanti og livslang vedligeholdelsesservice.
