CNC firehoved hjørnepressemaskine

Kernefunktioner

• Fire-hoved samtidig crimpning:DeCNC firehoved hjørnepressemaskinefuldender alle fire hjørner af en ramme i én trykcyklus. Dette reducerer håndteringstiden sammenlignet med alternativer med enkelt- eller dobbelthoved, hvor rammen skal omplaceres og fastspændes igen for hvert par hjørner.
• CNC servo positionering:Hvert krympehoved er placeret af en servomotor, der driver en kugleskrue. Operatøren vælger rammestørrelsen på berøringsskærmen, og hovederne flyttes automatisk til de ønskede positioner. Det samme system gemmer flere rammeopskrifter. Gentagen positioneringsnøjagtighed er specificeret til ±0,1 mm, med diagonalfejl typisk inden for 1 mm og sømfejl under 0,15 mm under korrekt forberedte profiler.
• Rammestørrelsesområde:Maskinen håndterer rammer fra 550 × 550 mm op til 1800 mm i højden og 3000 mm i bredden, hvilket dækker størstedelen af ​​aluminiums vindues- og dørkarmdimensioner, der findes i bolig- og erhvervsproduktion.
• Hydraulisk crimpesystem:Hvert hoved drives af en hydraulisk cylinder med et nominelt olietryk på 15 MPa og en samlet krympekraft på 48 kN. Det hydrauliske kredsløb bruger en to-trins høj-lavtrykssekvens: Hurtigtilgangsslaget reducerer cyklustiden, mens højtryksholdet ved slutningen af ​​slaget sikrer en tæt hjørneforbindelse.
• Pneumatiske bevægelige klemmer:Spændeenheder bevæger sig automatisk fremad til rammebelastning og trækkes tilbage efter krympning til aflæsning. Klemkraft påføres fra to retninger for at holde profilen på plads og reducere risikoen for deformation under presseslaget.

Tekniske specifikationer

Hvordan det virker

DeCNC firehoved hjørnepressemaskinefungerer i en sekvens, der begynder med indtastning af rammedimension på berøringsskærmen. De fire krympehoveder, hver monteret på servodrevne kugleskrueakser, bevæger sig automatisk til de programmerede positioner. Operatøren placerer de afskårne og forberedte aluminiumsprofiler i spændebeslagene. Pneumatiske klemmer går i indgreb for at holde profilerne på plads og påfører tryk fra både lodret og vandret retning. Når det er fastspændt, aktiveres det hydrauliske kredsløb i to trin: en hurtig fremføring under lavt tryk flytter crimpværktøjerne i kontakt med profilhjørnerne, og et højtrykshold påfører hele 48 kN krympekraften for at fuldende hjørnesamlingen. Efter holdetiden frigøres klemmerne, crimpværktøjerne trækkes tilbage, og den færdige ramme kan fjernes. Alle fire hjørner afsluttes i én cyklus, så rammen skal ikke flyttes.

Nøglekomponenter

• Servomotorer og kugleskruer:Hvert af de fire hoveder er placeret uafhængigt af en AC servomotor koblet til en præcisionskugleskrue. Dette arrangement giver ±0,1 mm repeterbarhed og gør det muligt at flytte hovederne til forskellige rammestørrelser uden manuel justering.
• Hydraulisk kraftenhed:En 60-liters tank forsyner fire hydraulikcylindre med olie gennem en manifold med trykreguleringsventiler. Høj-lavtryk to-trins sekvensen styres af PLC'en gennem magnetventiler.

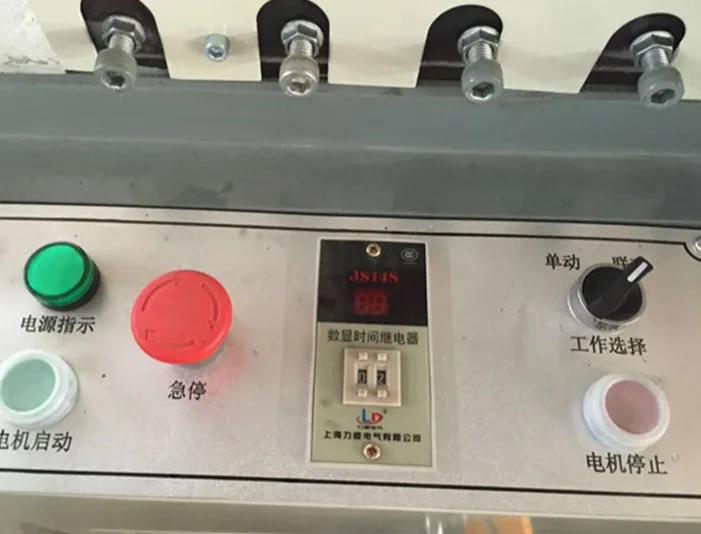

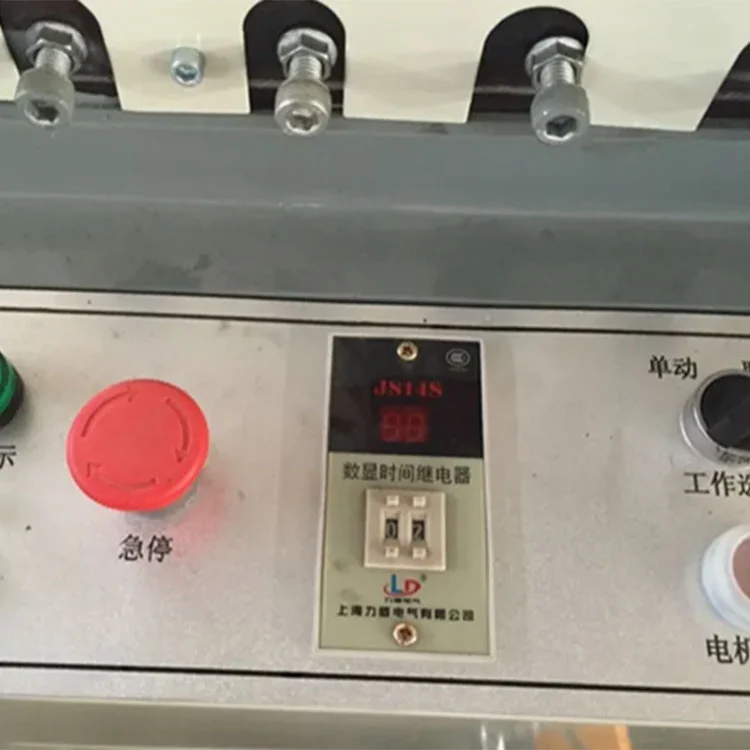

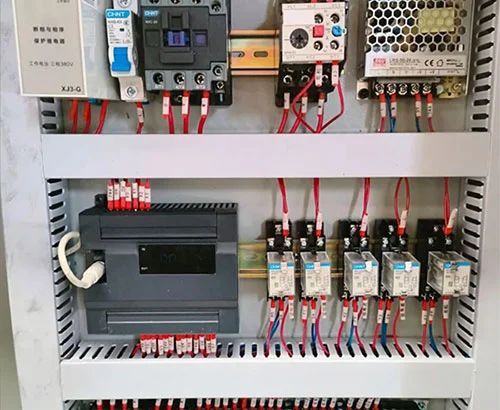

• Touchskærm og PLC:Den industrielle berøringsskærm viser billedstørrelsesindstillinger, lagrede programmer, produktionstællere og alarmmeddelelser. Parameteropskrifter for almindeligt fremstillede rammedimensioner kan gemmes og genkaldes.

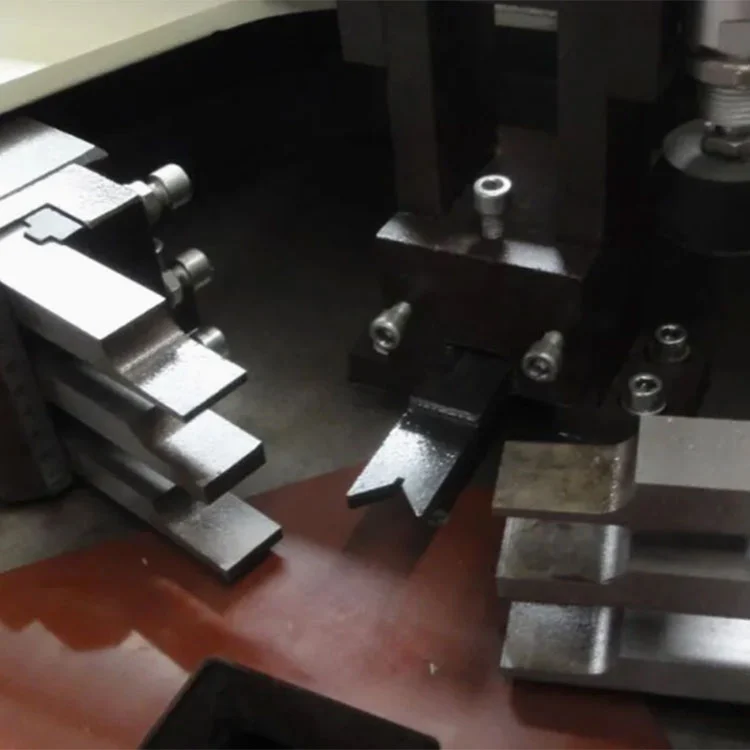

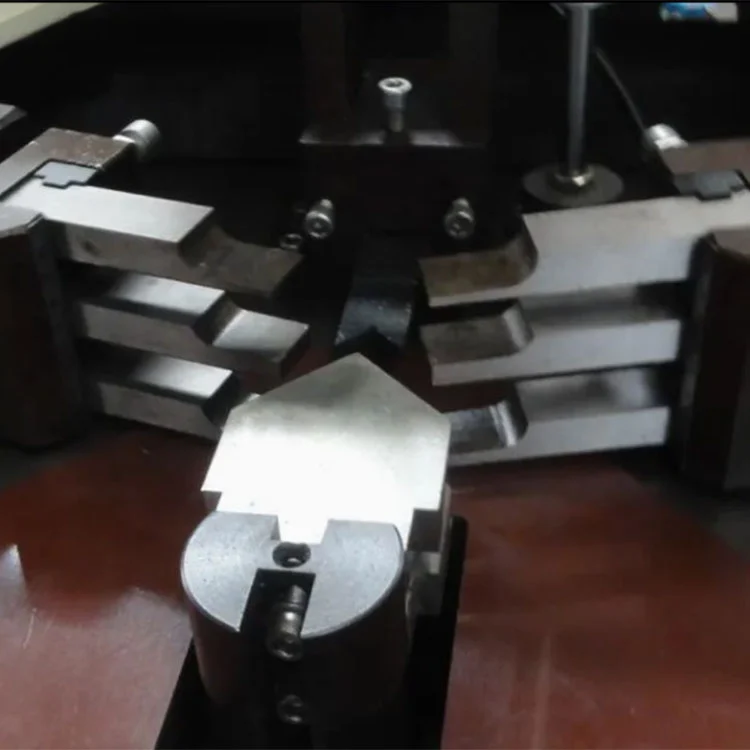

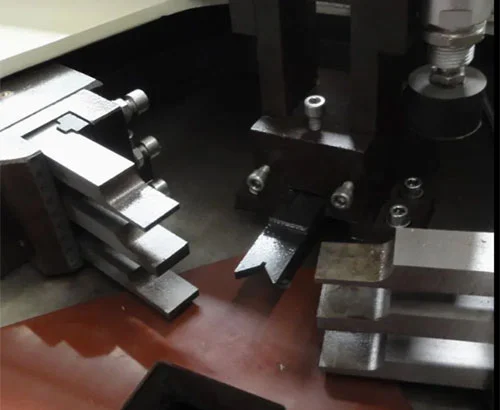

• Crimpværktøj:Crimpknive i hærdet stål er bearbejdet, så de matcher profilgeometrien. Værktøjssæt kan udskiftes til forskellige profiltværsnit. Knivene er justerbare til dybde og justering.

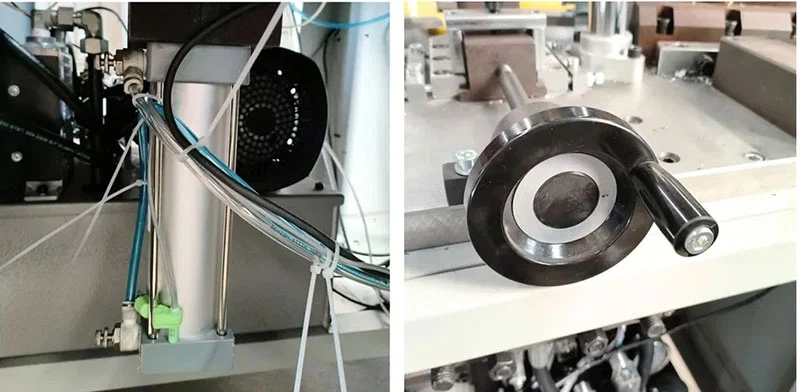

• Pneumatisk spændesystem:Klemmer bevæger sig fremad og trækkes tilbage på lineære guider. Spændekraften leveres af pneumatiske cylindre med trykreguleret til 0,5–0,8 MPa. Det dobbeltrettede klemmedesign påfører kraft fra to sider for at stabilisere profilen under krympning.
• Maskinramme:En svejset stålkonstruktion understøtter de fire bevægelige hoveder og det faste centrale arbejdsbord. Rammen er designet til at modstå de reaktionskræfter, der genereres under crimpning, og opretholde hovedjusteringen over tid.

Applikationsscenarier

Fremstilling af vinduer i aluminium

Presning af vinduesrammer med vinduesrammer, glide- og termobrudsisolerede.

Produktion af aluminiumsdøre

Hjørnemontage af indgangsdøre, altandøre, brandsikre aluminiumsdøre, og indvendige alu dørkarme.

Gardinvæg og bygningsprofiler

90° hjørnepresning af aluminiumsstolper, agterspejle og facadeprofiler.

Højvolumen produktion

Anvendes i mellemstore og store aluminiums dør- og vinduesfabrikker, hvor færdiggørelse af fire hjørner i én cyklus reducerer behandlingstiden pr. ramme og understøtter højere daglig produktion.

Producent & garanti

Shandong Lebulang Precision Machinery Co., Ltd., der fungerer som Lebulang Machine, har produceret vindues- og dørbearbejdningsudstyr i aluminium og PVC på sit Jinan-anlæg siden 1996. Virksomheden administrerer R&D, bearbejdning, montage, test og salg internt. DeCNC firehoved hjørnepressemaskineer bygget under dette integrerede system og leveres fabriksdirekte med CE- og ISO 9001-certificering. Et års garanti dækker hovedstrukturen. Teknisk fjernsupport, herunder videodiagnose og betjeningsvejledning, er inkluderet. Reservedele såsom krympeknive, tætninger og filterelementer er på lager og kan bestilles separat. Installation og idriftsættelse på stedet kan arrangeres mod merpris.

FAQ

Q1: Hvad står CLM4S for?

A: CNC hjørnemaskine 4-hoved servo. "4" refererer til de fire uafhængige krympehoveder.

Q2: Hvad er den maksimale rammestørrelse, maskinen kan håndtere?

A: Standardkonfigurationen håndterer rammer op til 1800 mm høje og 3000 mm brede. Ikke-standardstørrelser kan diskuteres på bestillingstidspunktet.

Q3: Er maskinen svær at betjene for nye arbejdere?

A: Betjening foregår via en berøringsskærm med gemte rammeprogrammer. Der tilbydes en engelsksproget manual og videotræning. De fleste operatører lærer den daglige rutine inden for en til to arbejdsdage.

Q4: Hvilke typer betalings- og leveringsbetingelser er tilgængelige?

A: Betaling kan foretages med T/T eller L/C i større valutaer, herunder USD, EUR og GBP. Standard leveringsbetingelser er FOB Qingdao eller Jinan. CFR, CIF og EXW accepteres også afhængigt af forsendelsesdestinationen.

Q5: Kan krympeværktøjet tilpasses til specifikke profiler?

A: Ja, crimpknive kan bearbejdes, så de passer til kundens profiltværsnit. En profilprøve eller tegning er påkrævet under bestillingsprocessen for at producere det korrekte værktøjssæt.
