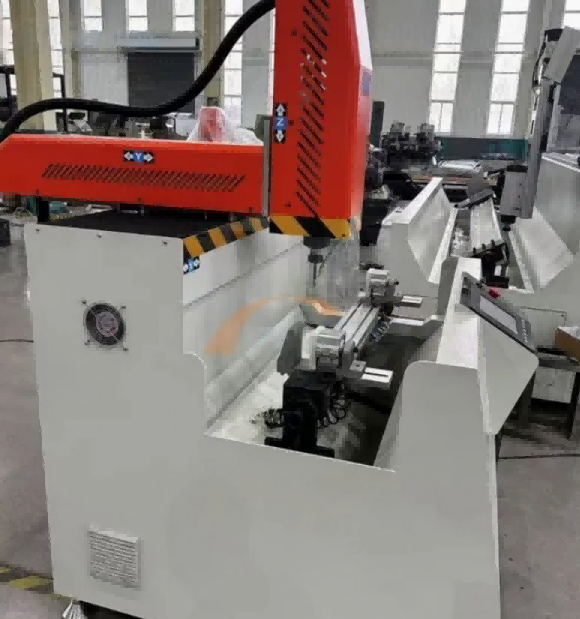

800 mm 3-akset CNC-bearbejdningscenter med høj stivhed | Specialbygget til industrielle aluminiumsekstruderinger

Produktoversigt

800 mm CNC-bearbejdningscentret er specialbygget til industrielle aluminiumsprofiler, systemvindue/dørsektioner, profilvægge og letmetalrammer. Den fuldender boring, fræsning, slidsning, affasning, anboring og overfladebearbejdning i én fastspænding - ingen manuel omplacering mellem stationer, ingen akkumuleret tolerance fra gentagen fastgørelse. Kompakt fodaftryk, servodrevne akser og en aluminium-optimeret spindel gør den til en praktisk opgradering fra selvstændige borepresser, manuelle fræser og håndafgratning.

Oversigt

I modsætning til en stålbeskæftigende VMC, der er eftermonteret til aluminium, starter denne maskine fra aluminiumsprofilens arbejdsgang: langt lager, tynde vægge, tætte hulmønstre, rene endeflader, hurtige tilspændingshastigheder. Den forstærkede maskinkrop og afspændingsaflastede ramme holder vibrationer lav, mens den højhastigheds elektriske spindel fjerner aluminium rent uden at brænde sektionen eller efterlade kraftige grater.

For værksteder, der kører korte til mellemlange profiler, hardwarebeslag, forbindelsesplader, rammeknuder og gardinvægbeslag, er 800 mm slaglængde det gode sted - nok arbejdslængde til de fleste fremstillede dele, lille nok til at sidde ved siden af ​​din skære- og samlebånd.

Tekniske specifikationer



Nøglefunktioner

Aluminium-første 3-akse design - optimeret spindelhastighed, fremføringslogik og spånevakuering til 6061 / 6063 ekstruderinger

Multiproces med én fastspænding - bor, fræs, tap, forsænk, affas og graver uden at flytte profilen

Vippe-/drejbart arbejdsbord (-90° / 0° / +90°) — top- og begge sideflader bearbejdet i en enkelt opsætning

Servodrevet X/Y/Z — stabil positionering, gentagelige hulmønstre, glat konturfræsning

Højhastigheds elektrisk spindel - luftkølede eller væskekølede muligheder, tunet til belastning af aluminiumsspåner

Grafisk CNC-programmering — vælg hul/slidstype, indtast dimensioner, generer værktøjssti; CAD/G-kode import på forespørgsel

Pneumatiske profilklemmer — hurtig belastning, sikker fastholdelse, minimal deformation på tyndvæggede sektioner

Tåge/spray afkøling — holder fræseren kølig, fjerner lange aluminiumsspåner, beskytter anodiserede eller pulverlakerede overflader

Kompakt industriel opbygning - passer til vinduesdørsbutikker, facadeværksteder, automationsrammefremstillere og OEM-profilprocessorer

Bearbejdningsevner

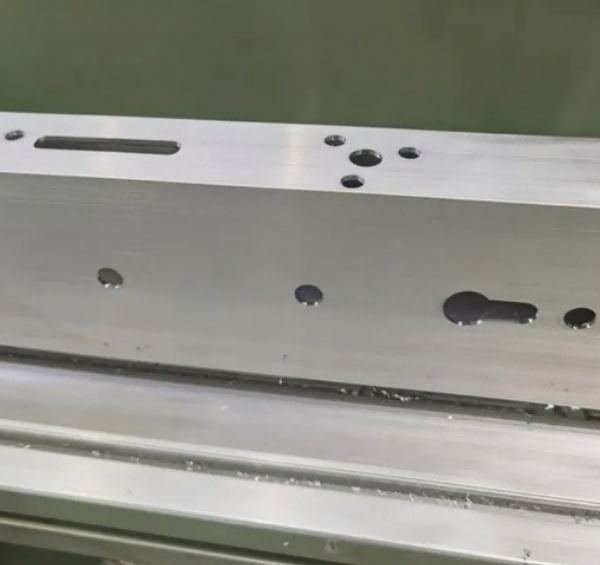

Runde huller, aflange huller, nøglehuller, firkantede huller, specialformede udskæringer

Endefladefræsning og firkantering

Sporfræsning, hængsellommer, låsekasser, hardwarehuller

Trådtapning (valgfrit stiv bankning)

Affasning, forsænkning, letgravering

Dybe gennemgående huller via bordvipning

Korte industrielle profiler, beslagplader, T-slidsskinner, maskinrammeknuder

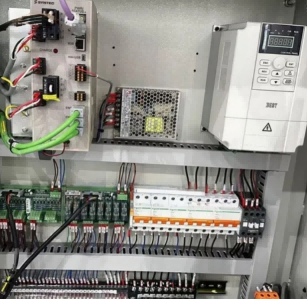

800 mm CNC-bearbejdningscenter for industrielle aluminiumsprofiler Intelligent CNC-kontrolsystem, nem betjening for ikke-professionelle arbejdere

• 10-tommer flersproget berøringsskærm CNC-controller (engelsk, spansk, arabisk, russisk valgfri)
• Indbygget dedikeret procesbibliotek for aluminiumsprofiler: forudlagrede parametre for gardinvægsforbindelser, vindueshængselshuller, monteringshuller til solcellebeslag, et-klik-opkald
• Understøtter import af DXF CAD-tegninger via USB-flashdrev, systemet genererer automatisk NC-bearbejdningsprogram uden kompleks manuel programmering
• Valgfrit eksternt IoT-modul: online fjernfejlfinding, fejldiagnose og produktionsdatastatistik 24/7

800 mm CNC-bearbejdningscenter for industrielle aluminiumsprofiler

Vi er en førende virksomhed beliggende i Jinan, Kina, med speciale i design, fremstilling og distribution af højkvalitets aluminium vinduesdørmaskine, UPVC vinduesdørmaskine, glasbearbejdningsmaskine. Vores virksomhed er forpligtet til at levere innovative og skræddersyede løsninger for at imødekomme de forskellige behov hos vores globale kundekreds.

Produkter og tjenester: Vi tilbyder et omfattende udvalg af maskiner, der henvender sig til fremstilling af aluminium og UPVC vinduer, samt termoruder løsninger. Vores produkter er konstrueret til præcision, effektivitet og holdbarhed, hvilket sikrer, at vores kunder kan producere vinduer af høj kvalitet, der opfylder internationale standarder.

Markeds tilstedeværelse: Vores avancerede maskineri har fundet omfattende anvendelser i Nordamerika, Sydamerika, Europa, Mellemøsten og andre regioner. Vores globale tilstedeværelse er et vidnesbyrd om vores forpligtelse til kvalitet og kundetilfredshed.

Forskning og udvikling: vi lægger stor vægt på forskning og udvikling. Vores dedikerede R&D-team arbejder utrætteligt på at innovere og forbedre vores produktudbud.

Tilpasningsmuligheder:Forståelse af, at hver kunde har unikke krav, tilbyder vi skræddersyede løsninger til at imødekomme specifikke produktionsbehov.

Hvorfor vælge dette 800 mm profil CNC Center

De fleste butikker har ikke brug for en 6 meter portalmaskine for at starte bearbejdning af aluminiumsprofiler. De har brug for en maskine, der er nøjagtig, nem at programmere, billig i drift og ikke gør et 300 mm beslag til et 3-stationsopgave. Dette 800 mm center fjerner genmonteringstrinnet, forkorter operatørtræningen og holder hulmønstre konsistente på tværs af batcher.

Sammenlignet med manuel bearbejdning:

Færre opsætninger = færre tolerancestabler

Et program = repeterbare dele

Én klemme = firkantede huller, rettede slidser, rene endeflader

Én operatør = boring + fræsning + anboring i samme cyklus

Kontrol og software

CNC-grænsefladen er bygget til profilarbejde, ikke til maskinmestre, der allerede taler G-kode. Operatører vælger funktionen - hul, slids, lomme, gevind, endefræserpas - indtaste størrelse og position, og systemet håndterer værktøjsbanen. For avancerede brugere understøttes CAD-tegninger og G-kode-import, og maskinen kan integreres med vindue-dør/gardin-væg-software eller ERP-dataeksport efter anmodning.

Værktøj & Køling

Aluminium ønsker skarpt værktøj, korrekt spånvinkel og hurtig spånevakuering. Maskinen understøtter hårdmetal pindfræsere, bore-/fræsekombinationer, anborende spændetange, graveringsbits og savbladsenheder. Tågeafkøling forhindrer spånsvejsning til fræseren; oversvømmelseskøling er tilgængelig for tungere sektioner.

Opspænding og arbejdshold

Pneumatiske klemmer holder profilen mod referencedatumet uden at knuse tynde vægge. Opspændingsstationer kan omplaceres til forskellige sektionshøjder og -bredder. Valgfrie brugerdefinerede kæber er tilgængelige til systemprofiler, termiske brudsektioner og ikke-standardekstruderede profiler.

Kvalitet og stivhed

Nøglestrukturer aflastes for at reducere langsigtet forvrængning. Lineære guider og kugleskruer er valgt til gentagen positionering, ikke kun tophastighed. Resultatet er stabil nøjagtighed på tværs af batch-kørsler - ikke kun en god første del.

Emballage og levering

Krydsfinerkasse / strækfilm + stålbånd til eksport

Betjeningsvejledning og engelsk træningsvideo medfølger

Fjerninstallationsvejledning og programtræning

OEM / ODM modelnavn, farve og etiket understøttes

MOQ: 1 sæt

Leveringstid: 10–30 arbejdsdage afhængig af konfiguration

Eftersalgsservice

12-24 måneders garanti efter konfiguration

Livstid fjern teknisk support

Levering af reservedele og forbrugsvarer

On-site service tilgængelig for udvalgte markeder

Engelsk/kinesisk/spansk/russisk/arabisk support valgfri

FAQ

Kan den skære i stål eller rustfrit?

Den er optimeret til aluminium og PVC/lette legeringer. Lejlighedsvis tynde dele af blødt stål er mulige med korrekt værktøj og reduceret tilspænding, men det er ikke et stålbearbejdningscenter.

Er 800 mm nok til lange gardinvægsprofiler?

For 6 m stolper i fuld længde, nej - de har brug for et center med langt slag. Men til bearbejdede noder, endedetaljer, beslag og korte sektioner er 800 mm ideel.

Kan den tappe tråde?

Ja. Stiv anboring er valgfri afhængig af styresystem og spindel.

Hvor svært er det at lære?

En ny operatør kan køre standard hul/slot-job efter kort videotræning. Kompleks 3D fræsning kræver CAD/CAM erfaring.

Støtter du tilpassede armaturer?

Ja. Send profiltværsnit, hulmønster og batchstørrelse; vi foreslår klemmer, værktøj og cykellayout.
