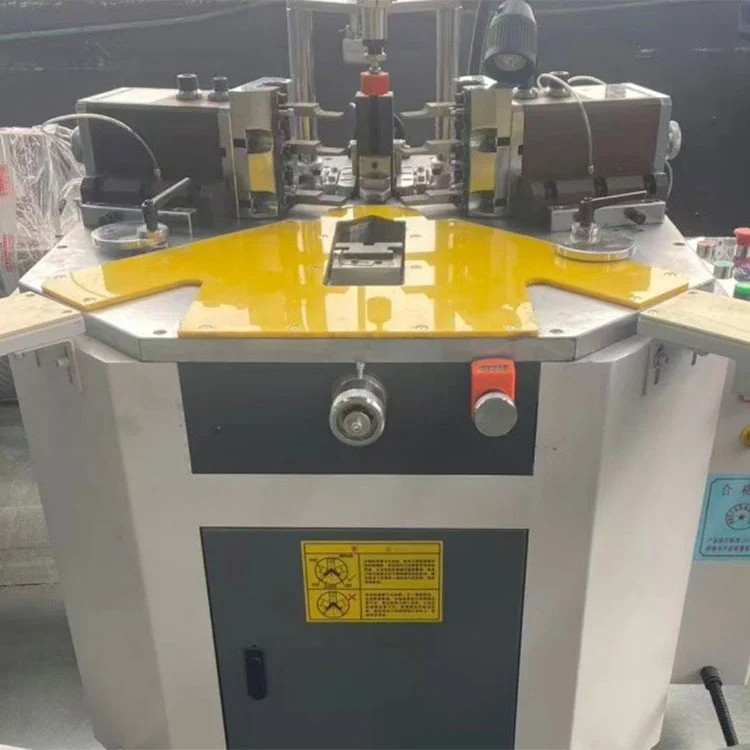

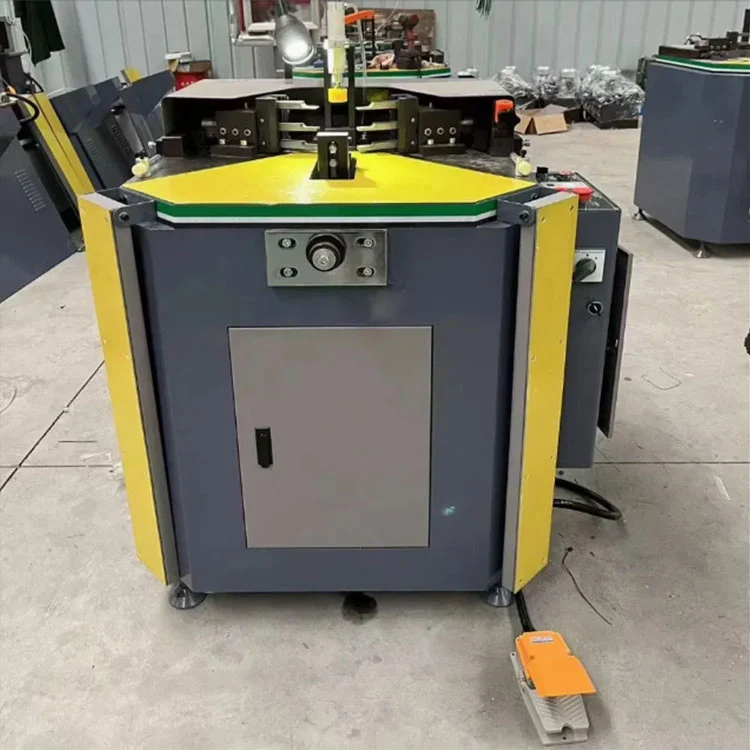

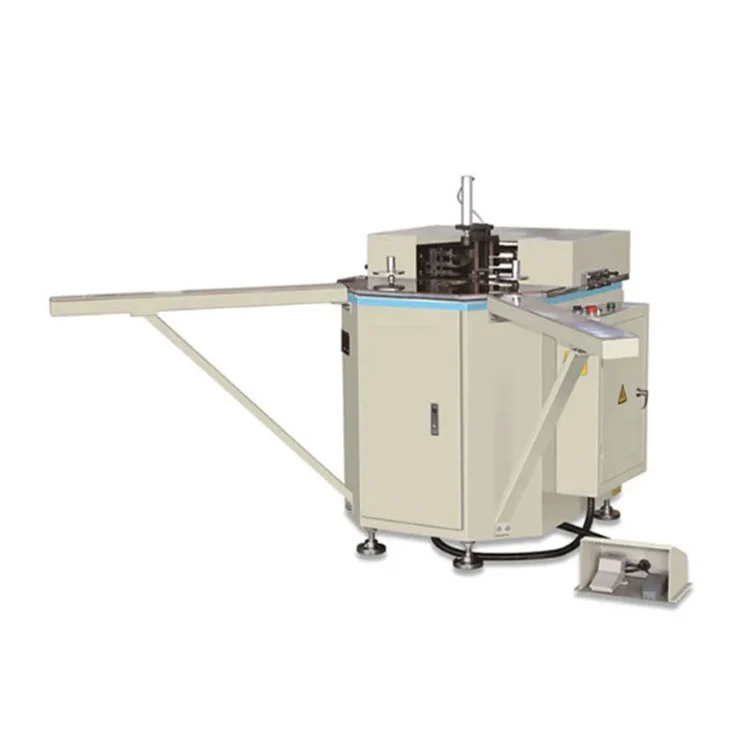

100mm*3500mm To hoveder aluminium vindue dør hjørne kombinerer maskine
LBL-mærket 100mm*3500mm Two Heads Aluminium Window Door Corner Combining Machine (også kaldet dobbelthovedet hjørnepressemaskine) er en semi-automatisk hydraulisk enhed designet til 90° hjørnepresning af aluminiumsprofiler i vindues- og dørproduktion. Den afslutter to hjørner i én cyklus, understøtter profilbredde op til 100 mm og maks. rammelængde 3500 mm, ideel til mellemstore til store batchfremstillinger af højstyrke aluminiumsrammer. Vores fabrik ligger i Kina.
Designet til 90° hjørnepresning af aluminium vinduer og dørrammer, denne dobbelthovede hydrauliske enhed fuldender to hjørner i en enkelt cyklus. Profilbreddekapaciteten når 100 mm, og den maksimale rammelængde er 3500 mm. Minimumsrammestørrelsen er 450 × 450 mm, dækkende både standard og moderat overdimensionerede samlinger.
Det hydrauliske system leverer et nominelt tryk mellem 15 og 18 MPa, hvilket giver en ensartet krympekraft for tætte, spaltefrie hjørnesamlinger. To hoveder fungerer samtidigt, hvilket reducerer cyklustiden sammenlignet med alternativer med enkelt hoved. Pneumatiske klemmer går i indgreb, før krympningen begynder, og påfører forspænding, der holder profilen på plads og hjælper med at forhindre forvrængning under sammenføjningsprocessen.

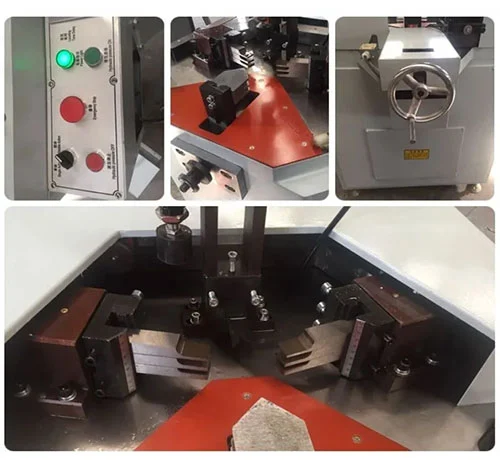

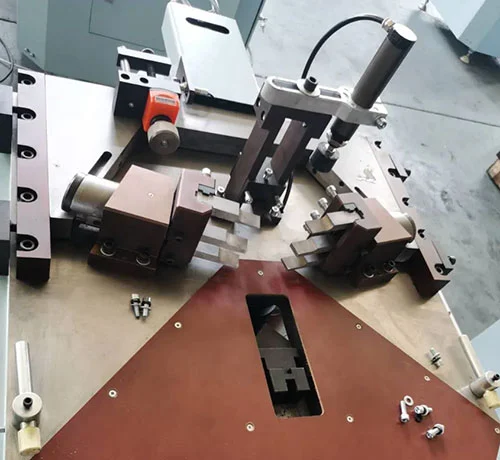

Positionering og værktøjsjusteringer er mekaniske. Indvendige og ydre lokaliseringsblokke forskydes lodret, og crimpknivene kan flyttes fra for til bag såvel som fra venstre mod højre. Dette bevægelsesområde gør det muligt for maskinen at tilpasse sig forskellige profiltværsnit uden at kræve dedikeret værktøj til hver form. Lineære føringer bærer de bevægelige samlinger og bibeholder hjørnekombinationsnøjagtighed inden for ±0,1 mm og sømfejl under 0,15 mm.
Enheden kører på en 380V trefaset forsyning og trækker 1,5 kW strøm. En 20L hydraulikolietank understøtter crimpekredsløbet, og arbejdslufttrykket forbliver mellem 0,5 og 0,8 MPa. Typiske anvendelser omfatter vinduesrammer, vinduesrammer, forskydning og termisk brud, samling af aluminiumsdørpaneler og 90° stolpe- eller agterspejlssamling ved fremstilling af gardinvægge. Maskinens fodaftryk måler 1200 × 1100 × 1300 mm.
Lebulang Machine, som har fremstillet udstyr til behandling af aluminiumsprofiler på sin fabrik i Kina i næsten 30 år, leverer denne hjørnekombinationsmaskine med CE-certificering. Brugerdefinerede OEM-konfigurationer er tilgængelige, og udstyret leveres direkte fra fabrikken. Designet er bygget til ligetil daglig vedligeholdelse, og fjerninstallationsvejledning er inkluderet uden ekstra omkostninger.
100 mm*3500mm To hoveder aluminium vindue dør hjørne kombinerer maskine
- To-hoved samtidig krympningOne-shot færdiggørelse afto 90° hjørner; 2× effektivitet vs enkelt-hoved maskiner, perfekt til masseproduktion.
- ✅ 100 mm×3500 mm stor kapacitetMax profilbredde100 mm, max rammelængde3500 mm; min rammestørrelse450×450 mm, passer til standard- og overdimensionerede aluminiumsrammer.
- ✅ Heavy-Duty HydrauliksystemNominelt tryk15--18 MPa, stærk krympekraft sikrer stive, spaltefrie hjørneforbindelser.
- ✅ Præcisionsjusterbar positioneringIndvendige/ydre positioneringsblokkeop/ned justerbar; krympeknivefor/bag, venstre/højre justerbartil forskellige profilsektioner.
- ✅ Pneumatisk fastspænding og forspændingAutomatisk fastspænding med forspænding forhindrer profildeformation; sikrer nøjagtige 90° vinkler og stramme sømme.
- ✅ Lineære guider med høj præcisionGlat, stabil bevægelse; hjørne kombinerer nøjagtighed±0,1 mm, konsekvent diagonal præcision.

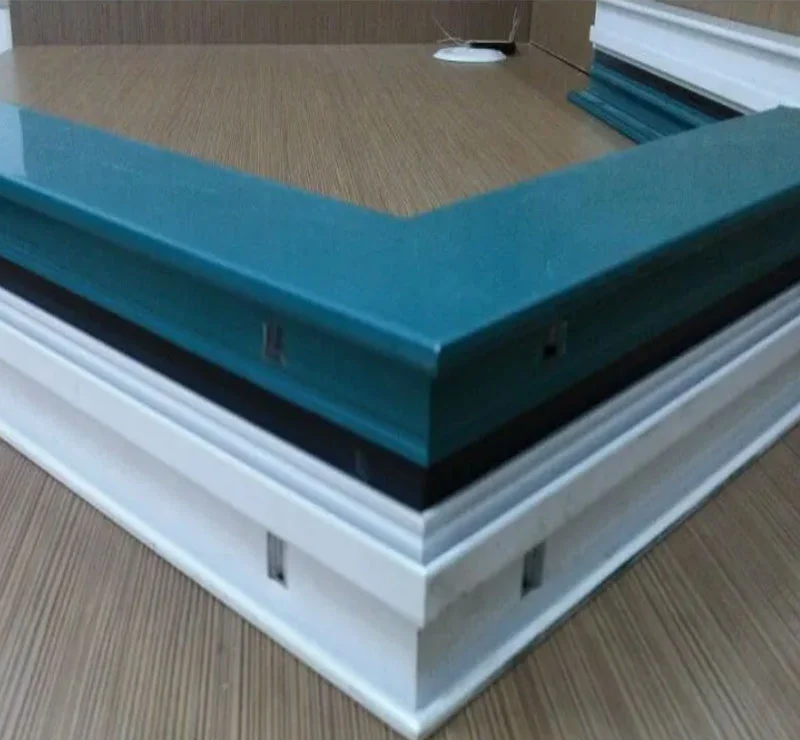

100 mm*3500mm to hoveder aluminium vinduesdør hjørne kombinere maskine, arbejdsprøver af vindue maskine hjørne kombinere maskine til aluminium vindue dør
Tekniske specifikationer
| Spænding | 380V/50HZ |
| Magt | 1,5KW |
| Olietank kapacitet | 20L |
| Profilbredde | 90 mm |
| Nominel olietryk | 15Mpa |
| Lufttryk | 0,5-0,8Mpa |
| Søm fejl | <0,15 mm |
| Dimension | 1200x1100x1300mm |
Applikationsscenarier
Fremstilling af vinduer i aluminium
Hjørnekrympning af vinduesramme, glidende og termisk brud.
Produktion af aluminiumsdøre
Entré, balkon og brandsikker aluminiums dørkarm.
Curtain Wall & Facade Profiler
Stolpe, agterspejl og udvendigt panel 90° hjørne kombineret.
Mellemstore og store fabrikker
Omkostningseffektiv til masseproduktion med høje outputkrav.
FAQ
Q: Kan Zhonglin CNC's udstyr opfylde forskellige behov (f.eks. dør-/vinduesrammer og aluminiums gardinvægsprofiler)?
A: Ja. Vi tilbyder intelligent dør/vindue, gardinvæg af aluminium/industrielt aluminiumsudstyr og skræddersyede løsninger. G20/G50 arbejdsstation håndterer dør/vindue fuld proces; ZLSJ-HCNC sav skærer gardinvægsprofiler (45°-135°). Vi matcher udstyr til din proces.
Spørgsmål: Bekymret over kompleks drift og brug for mange faglærte arbejdere efter køb? Hvad er Jinans løsning?
A: Vores producent sænker tærskler via design og service. Udstyr har "idiotsikker drift" (automatisk dataidentitet, ingen kompleks programmering). Vi tilbyder gratis træning, installationsvejledning og fjernservice for at mindske afhængigheden af faglærte arbejdere.
Q: Hvad med dit udstyrs behandlingsnøjagtighed og stabilitet (kritisk for vores produktkvalitet og effektivitet)?
A: Vi følger "Nøjagtighed, pålidelighed, professionalisme". Hardware: Mere end 100 avancerede maskiner (f.eks. bearbejdningscentre) og kernedele fra topmærket (HIWIN, Schnider); noget udstyr har ±0,02 mm gentagelsespositionering, ±0,1 mm skæring, ±0,05 mm fræsningsnøjagtighed. Processer: diamantværktøjer, servosystemer, støbestrukturer og automatisk lasereffektjustering. Alle undgå omarbejde, sikre stabil kvalitet og øge effektiviteten.
