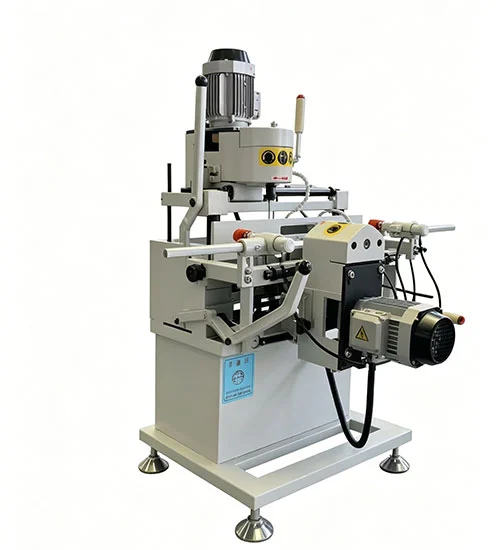

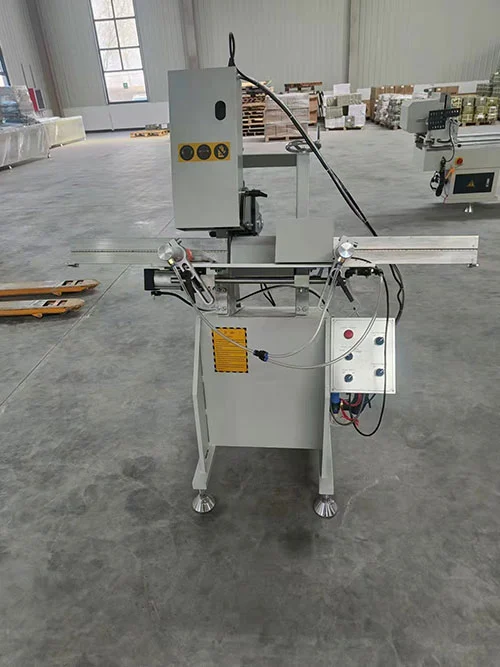

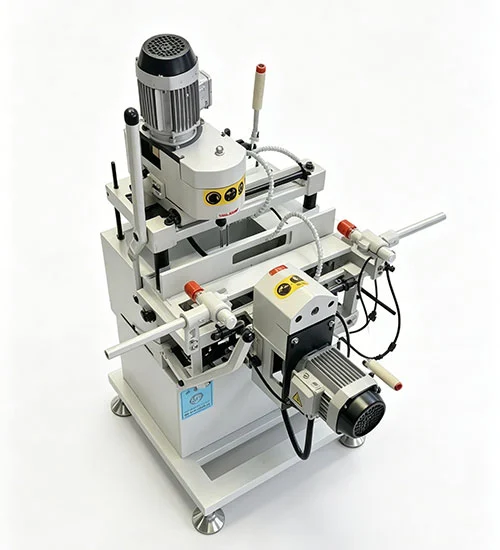

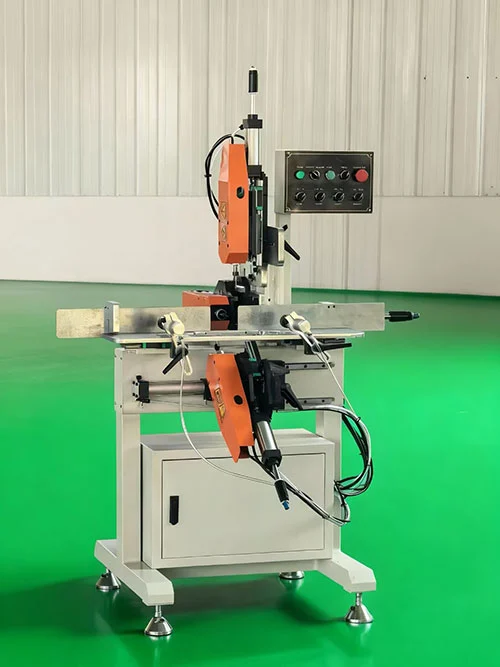

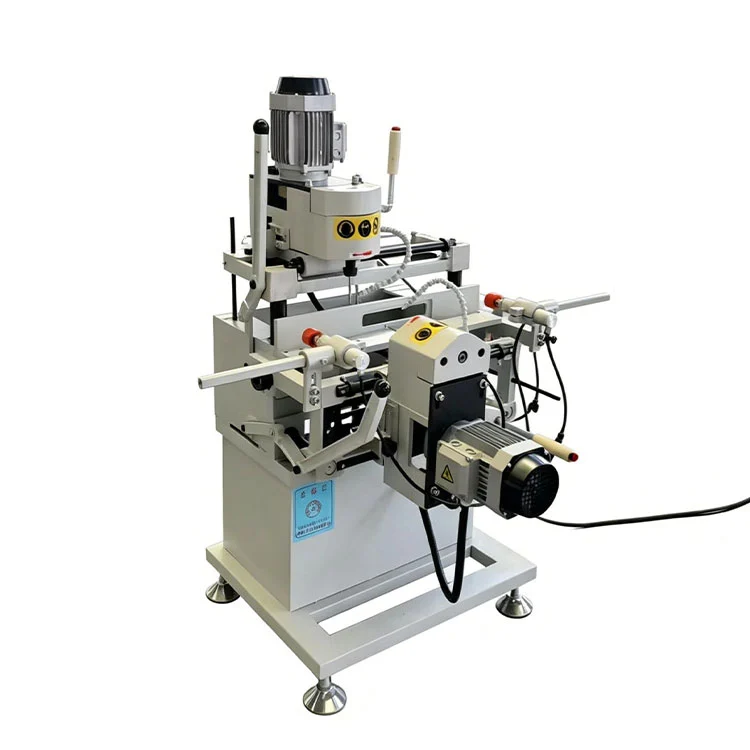

UPVC PVC Vindue Vand Slot fræsemaskine

• UPVC PVC Vindue Vand Slot fræsemaskinegiver mulighed for tre-akset fræsning: lodrette, vandrette og vinklede snit på samme station.
• Den er bygget til fræsning af vandafløbsspalter og lufttryksbalancehuller i PVC vindues- og dørprofiler.
• Det nederste hoved ændrer og strammer værktøjet i én fastspænding, så slidsbehandling påUPVC PVC Vindue Vand Slot fræsemaskinegennemføres uden mellemliggende manuelle værktøjsskift.
• Fræsebordet bevæger sig langs en rektangulær lineær føring og bevarer en lige linje bevægelse under skæringen.
• Det skrå fræsehoved tillader vinkeljustering og automatisk op/ned plus venstre/højre bevægelse. Dette muliggør 45° vandspaltefræsning, mens venstre-højre spaltesymmetri bevares.
• Højhastighedsspindelmotorer er installeret for stabil fræsning ved de nødvendige skærehastigheder.

Tekniske specifikationer

Ansøgningsomfang

DenneUPVC PVC Vindue Vand Slot fræsemaskinebruges på UPVC og PVC vinduer og døre produktionslinjer. Typiske anvendelser omfatter fræsning af drænspalter i bunden af ​​vinduesrammer og glidende vinduesrammer, skæring af lufttrykudligningshuller i agterspejle og stolper og fremstilling af vinklede spalter, hvor det kræves af profildesignet. Maskinen håndterer både standard hvide profiler og farvede eller laminerede sektioner, hvor det tre-aksede hovedlayout dækker de fleste spaltekonfigurationer, der findes i bolig- og lette kommercielle vinduesfremstilling.

Nøglekomponenter

• Tre spindelmotorer (0,75 kW hver):Giver uafhængigt drev til de tre fræsehoveder, der arbejder ved hastigheder op til 24.000 r/min for rene spaltekanter på UPVC-materialer.
• Rectangular linear guide system:Understøtter det bevægelige arbejdsbord under fræseslaget, og hjælper med at opretholde spaltens rethed og gentagelig positionering på tværs af partier.
• Pneumatisk værktøjsfastspænding på underhovedet:Kutteren skiftes og spændes i én handling, hvilket reducerer tomgangstid og eliminerer manuelle værktøjsstramningsrutiner.
• Justerbart skrå hoved (nr. 3 hoved):Fræsevinklen kan indstilles manuelt med et låsehåndtag, der dækker 45° og andre vinkler, mens venstre-højre spaltesymmetri bevares.
• Kontrolpanel og ledninger:Trykknapbetjening med et dedikeret nødstop. Elektriske komponenter er anbragt i et støvbeskyttet kabinet, og det pneumatiske kredsløb inkluderer en filter-regulator-smøreenhed for at opretholde et stabilt klemmetryk.
• Ramme og afskærmninger:Den svejste stålbase giver en stiv struktur. Gennemsigtige sikkerhedsafskærmninger dækker fræseområdet og låser sammen med spindelstartkredsløbet.

Maskinens funktioner

• Automatisk værktøjsskift og spaltecyklus:Det nederste hoved udfører værktøjsfastspænding og frigørelse i én handling, og afslutter notfræsning uden manuel genværktøj.
• Mulighed for vandspalte og balancehul:Håndterer drænspalter og lufttrykudligningshuller på UPVC- og PVC-profiler.
• Guidet bevægelse:En rektangulær lineær føring understøtter det bevægelige arbejdsbord og bidrager til lige, gentagelige fræsebaner.
• Straightforward controls:Trykknapbetjening med tydeligt mærkede funktioner; operatører med grundlæggende fabriksuddannelse kan styre maskinen efter en kort opsætningsperiode.
• Kompakt fodaftryk:Dimensioner på 1150 × 1100 × 1700 mm passer ind i standard vinduesfabrikationslinjer.

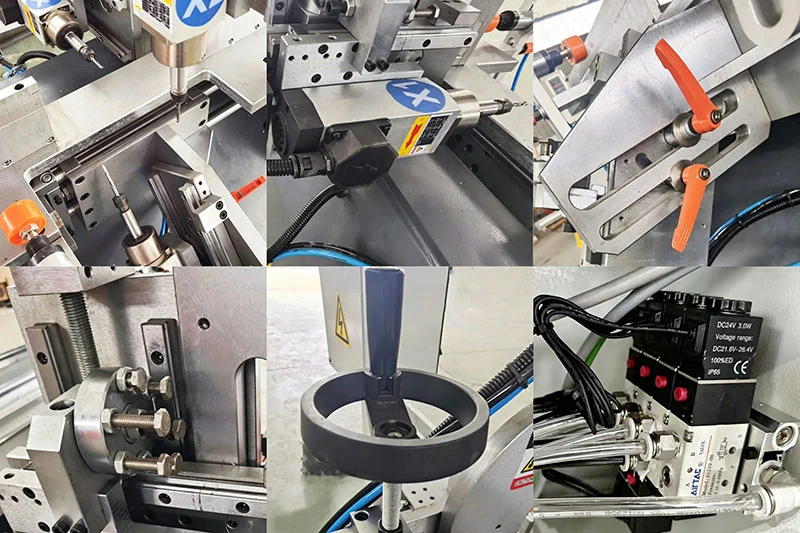

Produktdetaljer

• Tre fræsehoveder— konfigureret til bearbejdning af vandspalte og lufthul på UPVC vindues- og dørprofiler.
• Højhastigheds spindelmotor— maksimal rotationshastighed op til 24.000 r/min for rene spaltekanter.
• Nr. 3 hoved (skrå)— fræsevinklen kan indstilles manuelt, så den passer til den ønskede notvinkel.
• Hurtigjusterende dybdestop— reducerer opsætningstiden, når der skiftes mellem profilbatches.
• Hand wheel height adjustment— giver operatøren mulighed for at finjustere den lodrette skæreposition uden værktøj.
• Pneumatiske og elektriske komponenter— hentet fra internationalt anerkendte leverandører og tilsluttet til at opfylde CE-krav.

Emballage & forsendelse

hverUPVC PVC Vindue Vand Slot fræsemaskineer pakket i en standard eksport trækasse med indvendig skumpolstring og stålbånd. Kassen er tydeligt mærket med håndteringssymboler og forsendelsesdetaljer. Leveringsbetingelser er FOB Jinan eller Qingdao, med afsendelse normalt inden for 15-25 arbejdsdage efter ordrebekræftelse. En testrapport før forsendelse og digital kopi af CE-certifikatet leveres, før maskinen forlader fabrikken.

FAQ

Spørgsmål 1: Hvilke materialer kan denne UPVC PVC Vindue Vand Slot fræsemaskine behandle?

A: Den er bygget til UPVC og PVC vindues- og dørprofiler.

Q2: Kræver maskinen dygtige operatører?

A: Betjeningselementerne er baseret på et simpelt trykknappanel. Operatører kan lære arbejdsgangen hurtigt, og detaljerede instruktioner leveres.

Q3: Kan maskinen fræse 45° vandspalter?

A: Ja. Det skrå fræsehoved understøtter 45° slidsfræsning og bevarer venstre-højre symmetri på profilen.

Q4: Kan strømforsyningen tilpasses?

A: Standardkonfigurationen bruger 220V 50/60Hz. Andre spændinger kan aftales ved bestilling.

Q5: Hvordan fungerer det automatiske værktøjsskift?

A: Den nederste hovedmekanisme ændrer og strammer fræseren i én bevægelse, så slidsen kan færdiggøres uden stop for manuel værktøjsjustering.

Q6: Hvad er fræselængdeområdet?

A: Fræselængden kan justeres fra 30 mm til 60 mm.

Q7: Kommer maskinen med software eller instruktioner?

A: En engelsk softwaregrænseflade og betjeningsinstruktioner er inkluderet. Systemet kan importere tegnedata fra AutoCAD.

Q8: Hvad er den samlede størrelse og vægt?

A: 1150 × 1100 × 1700 mm, bruttovægt 200 kg.

Q9: Er reservedele tilgængelige?

A: Ja. Forbrugsstoffer såsom skærehjul og indstillingsværktøj er tilgængelige som ekstraudstyr, og almindeligt slidte dele kan udskiftes af brugeren.
